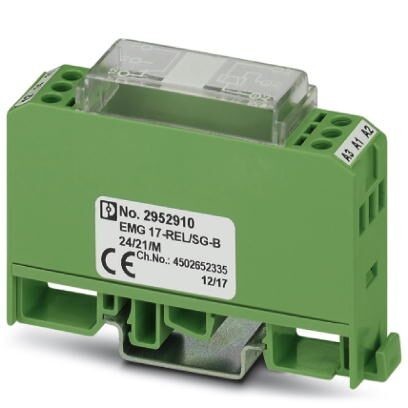

Релейный модуль, с впаянными коммутационными реле с остаточным намагничиванием, с диодной схемой переключения на минус, контакты (AgSnO)от маленьких до больших мощностей, 1 перекл. контакт, вход. напряж. 24 В DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Сторона контакта (при отсутствии золотого покрытия)
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 75 мм |
| Глубина | 62, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0, 8 ... 1, 1 |
| Типовой входной ток при UN | тип. 8 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 5 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защитный диод Защитный диод |
| Защита от переполюсовки Диод защиты от переполюсовки | |
| Диапазон значений длительности импульса | 30 мс ... 5 c |
| Мощность потерь при номинальных условиях | 0, 19 Вт |
5. Контактная часть
| Исполнение контакта | Одиночный, 1 переключающий |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при100 мA) |
| 24 В (при 1 мА) | |
| Минимальный коммутационный ток | 1 мА (при 24 В) |
| 100 мА (при 5 В) | |
| Максимальный пусковой ток | 8 A |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) |
| 43 Вт (При 48 В DC) | |
| 42 Вт (При 60 В DC) | |
| 55 Вт (При 110 В DC) | |
| 100 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) |
6. Сторона контакта (при отсутствии золотого покрытия)
| Максимальное напряжение переключения | 250 В AC/DC |
| Макс. ток продолжительной нагрузки | 5 A |
| Максимальный пусковой ток | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (при 24 В DC) |
| 40 Вт (При 48 В DC) | |
| 35 Вт (При 60 В DC) | |
| 30 Вт (При 110 В DC) | |
| 55 Вт (При 220 В DC) | |
| 1250 ВА (При 250 В AC) |
7. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
8. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
9. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
10. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
13. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
14. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
9337.81
