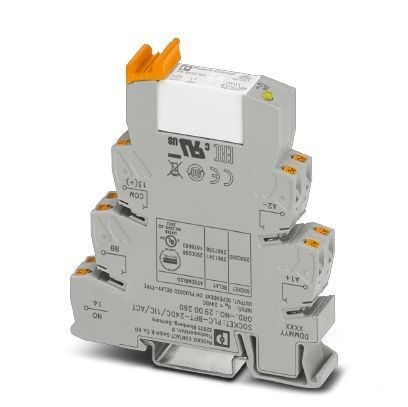

Вставное миниатюрное силовое реле, с силовым контактом для высокого тока включения до 130 A пик, 1 замыкающий контакт, входное напряжение 24 В DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
| Указание | Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. |
| Для безопасной изоляции соседних модулей необходимо установить разделительную пластину PLC-ATP | |
| В начале и в конце каждой клеммной колодки PLC установить разделительную пластину PLC-ATP. | |
| Защита от касания изделия (при напряжении >25 В AC/60 В DC) должна быть обеспечена создателем установки. Речь идет о встраиваемом устройстве без защиты от непосредственного прикосновения. |
2. Размеры
| Ширина | 14 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | RT II (Реле) |
| IP20 (Установочный блок реле) | |
| ≥ IP54 (Место установки) |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Типовой входной ток при UN | 18 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 10 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0, 43 Вт |
5. Контактная часть
| Исполнение контакта | 1 замыкающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO2 |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 12 В (при100 мA) |
| Минимальный коммутационный ток | 100 мА (при 12 В DC) |
| Максимальный пусковой ток | 80 A (20 мс) |
| 130 A (Пиковая, при емкостной нагрузке, 230 В AC, 24 мкФ) | |
| Макс. ток продолжительной нагрузки | 6 A |
| 10 A (Значение считается допустимым, если на обе группы контактов 13, обе группы контактов 14 и обе группы контактов BB установлены перемычки.) | |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) |
| 58 Вт (При 48 В DC) | |
| 48 Вт (При 60 В DC) | |
| 50 Вт (При 110 В DC) | |
| 80 Вт | |
| 85 Вт (При 250 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Мощность отключения (активная нагрузка), максимальная, при наличии перемычки | 240 Вт (При 24 В DC Значение считается допустимым, если на обе группы контактов 13, на обе группы контактов 14 и на обе группы контактов BB установлены перемычки.) |
| 2500 ВА (При 250 В AC Значение считается допустимым, если на обе группы контактов 13, на обе группы контактов 14 и на обе группы контактов BB установлены перемычки.) | |
| Коммутационная способность минимальная | 1200 мВт |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0, 2 A (при 110 В, DC13) | |
| 0, 2 A (при 250 В, DC13) | |
| 6 A (при 24 В, AC15) | |
| 6 A (при 120 В, AC15) | |
| 6 A (при 250 В, AC15) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | EN 50178 |
| EN 61810-1 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
