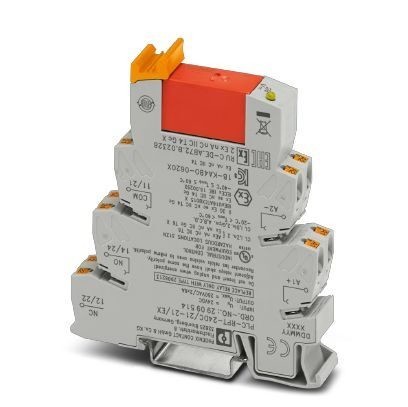

PLC-INTERFACE, в комплекте из базовой клеммы 14 мм, устанавливаемой на несущей рейке, с зажимом push-in и вставного реле с силовым контактом, 2 переключающих контактов, входное напряжение 24 В DC. Допуск согласно ATEX/IECEx (зона 2) и зоне Ex классу I, разделу 2.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 14 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (UL) |
| -40 °C ... 60 °C (ATEX / IECEx) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | RT III (Реле) |
| IP20 (Установочный блок реле) |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Типовой входной ток при UN | 18 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 10 мс |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0, 43 Вт |
5. Контактная часть
| Исполнение контакта | 2 переключающих контакта |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 5 В AC/DC (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 5 В) |
| Максимальный пусковой ток | 15 A (300 мс) |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 85 Вт (При 48 В DC) | |
| 60 Вт (При 60 В DC) | |
| 44 Вт (При 110 В DC) | |
| 60 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0, 2 A (при 250 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 250 В, AC15) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2, 5 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| EN 60079-0, -7, -15 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, США | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
| UL, Канада | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
10. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | ATEX |
| Маркировка | II 3G Ex ec nC IIC T4 Gc |
| Сертификат | IBExU16ATEXB015 X |
| Наименование | IECEx |
| Маркировка | Ex ec nC IIC T4 Gc |
| Сертификат | IECEx IBE 16.0029X |
| Наименование | UL, США |
| Маркировка | Class I, Zone 2, AEx nA nC IIC T6 |
| Наименование | UL, США / Канада |
| Маркировка | Class I, Div. 2, Groups A, B, C, D |
| Наименование | UL, Канада |
| Маркировка | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
11. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
13. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
14. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
