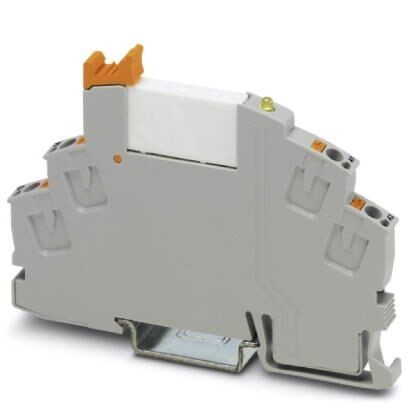

Базовый модуль RIF-0..., для миниатюрного силового реле с 1 замыкающим контактом или полупроводникового реле аналогичной конструкции, разъем Push-in, для монтажа на NS 35/7,5
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Активная часть
4. Контактная часть
5. Общие сведения
6. Параметры подключения
7. Параметры подключения 2
8. Стандарты и предписания
9. Соответствие экологическим нормам
2. Условия окружающей среды
3. Активная часть
4. Контактная часть
5. Общие сведения
6. Параметры подключения
7. Параметры подключения 2
8. Стандарты и предписания
9. Соответствие экологическим нормам
1. Размеры
| Ширина | 6, 2 мм |
| Высота | 93 мм |
| Глубина | 66 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 (Установочный блок реле) |
| RT III (Реле) |
3. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 9 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 8 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защитный диод |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0, 22 Вт |
4. Контактная часть
| Исполнение контакта | 1 замыкающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при100 мA) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | 10 A (4 с) |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) | |
| 18 Вт (При 60 В DC) | |
| 23 Вт (При 110 В DC) | |
| 40 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность | 1 A (24 В (DC13)) |
| 0, 2 A (при 110 В, DC13) | |
| 0, 1 A (при 220 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 230 В, AC15) |
5. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V2 (Корпус) |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
6. Параметры подключения
| Наименование, подключение | Сторона входа |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| 0, 14 мм² ... 1, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение проводника AWG | 24 ... 16 |
7. Параметры подключения 2
| Наименование, подключение | Сторона выхода |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| 0, 14 мм² ... 1, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение проводника AWG | 24 ... 16 |
8. Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | безопасное разделение |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Характеристики
Бренд
PHOENIX CONTACT
