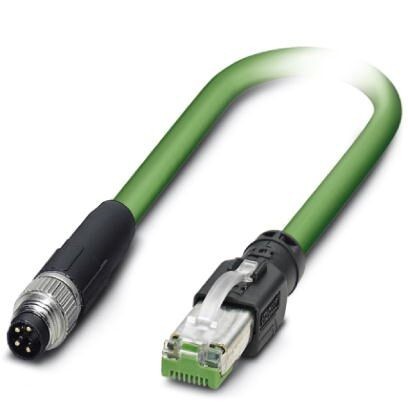

Сетевой кабель, Ethernet (100 Мбит/с), PROFINET (100 Мбит/с), EtherCAT® (100 Мбит/с), 4-полюсн., ПВХ/ПВХ, зеленый RAL 6018, экранирован., Штекеры прямое M8 / IP67, механические ключиA, к Штекеры прямое RJ45 / IP20, длина кабеля1 м
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Параметры, головка 2
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Параметры, головка 2
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Длина кабеля | 1 м |
2. Окружающие условия
| Степень защиты | IP65 (Штекерные разъемы М8) |
| IP67 (Штекерные разъемы М8) | |
| IP20 (Штекерный соединитель RJ45) | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Штекерные разъемы М8) |
| -25 °C ... 60 °C (Штекерный соединитель RJ45) |
3. Общие характеристики
| Указание | Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
| Расчетный ток при 40 ℃ | 1 A |
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 4 |
| Тип сигнала/категория | Ethernet, 100 Мбит/с |
| PROFINET, 100 Мбит/с | |
| EtherCAT®, 100 Мбит/с | |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Материал, контакт | CuSn |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Материал корпуса | Пластмасса |
| Степень защиты | IP67/IP20 |
4. Параметры, головка 1
| Исполнение головки | Штекеры прямое M8 / IP67 |
| Кол-во контактов (поверхность сопряжения) | 4 |
| Кодирование | A (Стандартный) |
| Цвет | черный |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| TPU GF (Держатель контактов) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 2 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
| Экранирован. | есть |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
5. Параметры, головка 2
| Исполнение головки | Штекеры прямое RJ45 / IP20 |
| Кол-во контактов (поверхность сопряжения) | 4 (8) |
| Цвет | черный |
| серый / черный | |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA (Держатель контактов) | |
| PA (Корпус) | |
| Циклы установки | ≥ 750 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
7. Кабель
| Тип кабеля | PROFINET, CAT5, гибкий, ПВХ |
| Тип кабеля (краткое обозначение) | 93B |
| UL AWM Style | 21694 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| EtherCAT® CAT5 (МЭК 11801), 100 Мбит/с | |
| Конструкция кабеля | 1x4xAWG22/7SF/TQ |
| Сечение провода | 4x 0, 34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0, 25 мм |
| Диаметр проводника вкл. изоляцию | 1, 55 мм |
| Цвета жил | белый, желтый, синий, оранжевый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Толщина стенок внешней оболочки | около 0, 9 мм |
| Наружный диаметр кабеля D | 6, 5 мм ±0, 2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Минимальный радиус изгиба, гибкая прокладка | 7 x D |
| Масса кабеля | 67 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | PE |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 120, 00 Ом/км |
| Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 80 дБ (при 1 МГц) |
| 76 дБ (при 4 МГц) | |
| 70 дБ (при 10 МГц) | |
| 65 дБ (при 16 МГц) | |
| 63 дБ (при 20 МГц) | |
| 60 дБ (при 31, 25 МГц) | |
| 55 дБ (при 62, 5 МГц) | |
| 50 дБ (при 100 МГц) | |
| Ослабление | 2, 1 дБ (при 1 МГц) |
| 4 дБ (при 4 МГц) | |
| 6, 3 дБ (при 10 МГц) | |
| 8 дБ (при 16 МГц) | |
| 9 дБ (при 20 МГц) | |
| 11, 4 дБ (при 31, 25 МГц) | |
| 16, 5 дБ (при 62, 5 МГц) | |
| 21, 3 дБ (при 100 МГц) | |
| Скорость передачи сигнала | 0, 66 c |
| Время распространения сигнала | 5, 3 нСм/м |
| Сопротивление устройства сопряжения | ≤ 20, 00 мΩ/м (при 10 МГц) |
| Номинальное напряжение, проводник | 600 В |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Негорючесть | согласно UL 1685 (CSA FT 4) |
| Маслостойкость | условно маслостойкий |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (кабель, жестко прокладываемый) |
| -40 °C ... 70 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -50 °C ... 70 °C |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27060308 |
| ECl@ss 8.0 | 27060308 |
| ECl@ss 9.0 | 27060308 |
10. ETIM
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
11. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
