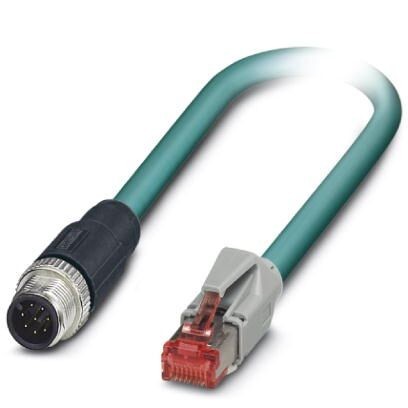

Сетевой кабель, Ethernet CAT5 (1 Гбит/с), 8-полюсн., Штекеры прямое M12 / IP67, механические ключиA, к Штекеры прямое RJ45 / IP20, длина кабеля3 м
Характеристики
Оглавление 1. Механические характеристики
2. Окружающие условия
3. Электрические характеристики
4. Стандарты и предписания
5. Параметры проводников
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Окружающие условия
3. Электрические характеристики
4. Стандарты и предписания
5. Параметры проводников
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Механические характеристики
| Степень загрязнения | 3 |
| Кабельный отвод | прямое |
| Количество подключаемых кабелей | 1 |
| Масса | 159, 7 г |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (кабель, жестко прокладываемый) |
| -5 °C ... 60 °C (кабель, для подвижного монтажа) | |
| Степень защиты | IP65 (Разъем М12) |
| IP20 (Штекерный соединитель RJ45) |
3. Электрические характеристики
| Скорость передачи данных | 1 Гбит/с |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
5. Параметры проводников
| Условное обозначение кабеля | 02YS(ST)C11Y |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Конструкция кабеля | 4x2xAWG26/7SF/UTP |
| Сечение провода | 4x 2x 0, 14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0, 16 мм |
| Диаметр проводника вкл. изоляцию | 0, 96 мм |
| Наружный диаметр кабеля | 6, 4 мм ±0, 2 мм |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Среда передачи | Медь |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 71, 3 дБ (при 1 МГц) |
| 62, 3 дБ (при 4 МГц) | |
| 56, 3 дБ (при 10 МГц) | |
| 53, 2 дБ (при 16 МГц) | |
| 51, 8 дБ (при 20 МГц) | |
| 48, 9 дБ (при 31, 25 МГц) | |
| 44, 4 дБ (при 62, 5 МГц) | |
| 41, 3 дБ (при 100 МГц) | |
| Затухание волн | 3, 2 дБ (при 1 МГц) |
| 6 дБ (при 4 МГц) | |
| 9, 5 дБ (при 10 МГц) | |
| 12, 1 дБ (при 16 МГц) | |
| 13, 6 дБ (при 20 МГц) | |
| 17, 1 дБ (при 31, 25 МГц) | |
| 24, 8 дБ (при 62, 5 МГц) | |
| 32 дБ (при 100 МГц) | |
| Затухание вследствие рассогласования | 23 дБ (при 4 МГц) |
| 24, 1 дБ (при 8 МГц) | |
| 25 дБ (при 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 23, 6 дБ (при 31, 25 МГц) | |
| 21, 5 дБ (при 62, 5 МГц) | |
| 20, 1 дБ (при 100 МГц) | |
| Время распространения сигнала | 5, 3 нСм/м |
| Сопротивление устройства сопряжения | ≤ 100, 00 мΩ/м (при 10 МГц) |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 4 пары для сердечника |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод |
| Масса кабеля | 47 кг/км |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27061801 |
| ECl@ss 8.0 | 27061801 |
| ECl@ss 9.0 | 27060308 |
8. ETIM
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
9. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
