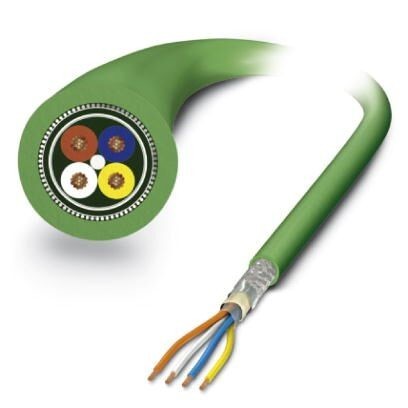

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), 4-полюсн., PUR без галогенов, зеленый RAL 6018, экранирован., свободный конец, к свободный конец, длина кабеля100 м, для роботизированной техники
Характеристики
Оглавление 1. Размеры
2. Общие характеристики
3. Кабель
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
2. Общие характеристики
3. Кабель
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
1. Размеры
| Длина кабеля | 100 м |
2. Общие характеристики
| Полюсов | 4 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801 2002), 100 Мбит/с |
3. Кабель
| Тип кабеля | PROFINET, робот, CAT5 |
| Тип кабеля (краткое обозначение) | 93R |
| UL AWM Style | 20233 (80 °C / 300 В) |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| EtherCAT® CAT5 (МЭК 11801), 100 Мбит/с | |
| Конструкция кабеля | 1x4xAWG22/19S/TQ |
| Сечение провода | 4x 0, 34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0, 15 мм |
| Диаметр проводника вкл. изоляцию | 1, 5 мм |
| Цвета жил | белый, желтый, синий, оранжевый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Толщина стенок внешней оболочки | около 1 мм |
| Наружный диаметр кабеля D | 6, 5 мм ±0, 2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Нагрузка на скручивание | ± 180 °/м (1 000 000 циклов кручения) |
| Масса кабеля | 55 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 120, 00 Ом/км |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Ослабление | 2, 9 дБ (при 1 МГц) |
| 5 дБ (при 4 МГц) | |
| 8, 1 дБ (при 10 МГц) | |
| 10, 4 дБ (при 16 МГц) | |
| 11, 9 дБ (при 20 МГц) | |
| 15, 5 дБ (при 31, 25 МГц) | |
| 26, 5 дБ (при 62, 5 МГц) | |
| 41 дБ (при 100 МГц) | |
| Время распространения сигнала | 4, 8 нСм/м |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
4. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
5. eCl@ss
| ECl@ss 10.0.1 | 27060390 |
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27061801 |
| ECl@ss 8.0 | 27061801 |
| ECl@ss 9.0 | 27061801 |
6. ETIM
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC000830 |
| ETIM 6.0 | EC000830 |
| ETIM 7.0 | EC003249 |
7. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
Характеристики
Бренд
PHOENIX CONTACT
