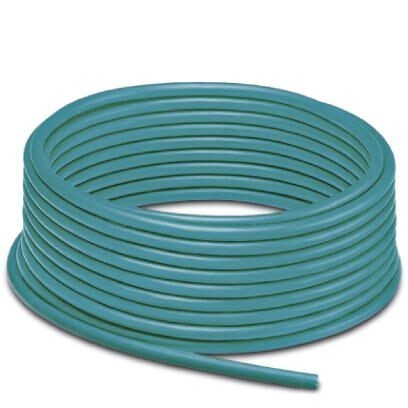

Сетевой кабель, Ethernet CAT7 (10 Гбит/с), 8-полюсн., FRNC без галогенов, цвет морской воды RAL 5021, экранирован., свободный конец, к свободный конец, длина кабеля100 м
Характеристики
Оглавление 1. Размеры
2. Общие характеристики
3. Кабель
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
2. Общие характеристики
3. Кабель
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
1. Размеры
| Длина кабеля | 100 м |
2. Общие характеристики
| Полюсов | 8 |
| Тип сигнала/категория | Ethernet CAT7, 10 Гбит/с |
3. Кабель
| Тип кабеля | Ethernet |
| Тип кабеля (краткое обозначение) | 94E |
| UL AWM Style | 10797 (80 °C / 30 В) |
| Тип сигнала/категория | Ethernet CAT7, 10 Гбит/с |
| Конструкция кабеля | 4x2xAWG23/1S/FTP |
| Сечение провода | 4x 2x 0, 3 мм² |
| AWG, сигнальная линия | 23 |
| Конструкция кабеля, сигнальная линия | 1x |
| Диаметр проводника вкл. изоляцию | 1, 45 мм ±0, 05 мм |
| Цвета жил | белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Общая скрутка | 4 пары с продольной скруткой |
| Экранировка | Полиэфирная пленка, оклеенная алюминием, оплетка из оцинкованной медной проволоки |
| Защитный экран оптоволоконного кабеля | 65 % |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Наружный диаметр кабеля D | 8 мм ±0, 3 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 30 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 60 мм |
| Прочность на разрыв GRP | 80 Н |
| Масса кабеля | 55 кг/км |
| Вес меди | 32, 8 кг/км |
| Внешняя оболочка, материал | FRNC |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный провод |
| Сопротивление изоляции | >5 ГΩ*км |
| Сопротивление кабеля | |
| Проводники - емкость | |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Скорость передачи сигнала | 0, 6 c |
| Время распространения сигнала | 5, 7 нСм/м |
| Проводники - полное сопротивление | |
| Номинальное напряжение, проводник | 30 В AC |
| Испытательное напряжение, фаза / фаза | 2500 В DC |
| Негорючесть | согласно МЭК 60332-3-24 (Кат. C) |
| Без галогенов | согласно МЭК 60754-2 |
| Маслостойкость | согласно МЭК 60811-2-1 |
| Плотность дымовых газов | согласно МЭК 61034 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (Кабель) |
| Температура окружающей среды (при прокладке) | 0 °C ... 50 °C |
4. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
5. eCl@ss
| ECl@ss 10.0.1 | 27060390 |
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27061801 |
| ECl@ss 8.0 | 27061801 |
| ECl@ss 9.0 | 27061801 |
6. ETIM
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC000830 |
| ETIM 6.0 | EC000830 |
| ETIM 7.0 | EC003249 |
7. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
