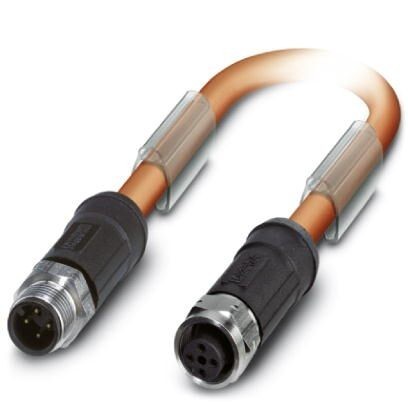

Системный кабель шины, FOUNDATION Fieldbus (31,25 кбит/с), 3-полюсн., ПВХ, оранжевый RAL 2003, экранирован., Штекеры прямое M12, механические ключиA, к Гнездо прямое M12, механические ключиA, длина кабеля1 м
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 1 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
3. Общие сведения
| Указание | Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 3 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Тип сигнала/категория | FOUNDATION Fieldbus, 31, 25 кбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
4. Материал
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | NBR |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
6. Кабель
| Тип кабеля | FOUNDATION Fieldbus, оранжевый |
| Тип кабеля (краткое обозначение) | 960 |
| Конструкция кабеля | 2xAWG18/7 + 1xAWG20/7 |
| Сечение провода | 2x 0, 75 мм² (Сигнальный провод) |
| 1x 0, 5 мм² (Дополнительный гибкий провод) | |
| AWG, сигнальная линия | 18 |
| Конструкция кабеля, сигнальная линия | 7x 0, 40 мм |
| Диаметр проводника вкл. изоляцию | 2, 24 мм ±0, 05 мм |
| Толщина стенки, изоляция | 0, 5 мм |
| Цвета жил | синий, оранжевый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 1 пара с 1 дополнительным гибким проводником и наполнителем для сердечника |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием и дополнительным гибким проводом |
| Защитный экран оптоволоконного кабеля | 100 % |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Толщина стенок внешней оболочки | 1 мм |
| Наружный диаметр кабеля D | 7, 5 мм ±0, 25 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 75 мм |
| Масса кабеля | 56, 552 кг/км |
| Прочность на разрыв GRP | 260 Н |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | PO (Сигнальный провод) |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление кабеля | ≤ 19, 35 Ом/км (Сигнальный провод) |
| 26 Ом/км (Экран) | |
| Производственная мощность | 78 нФ (при 1 кГц) |
| Проводники - емкость | 147 пФ/м (при 1 кГц, фаза/экран) |
| ≤ 3, 94 пФ/м (capacitance unbalance) | |
| Скорость передачи сигнала | 0, 66 c |
| Экранирующая способность | 3 дБ/км (при 39 кГц) |
| Проводники - полное сопротивление | 100 Ω ±20 % (при 31, 25 кГц) |
| Индуктивность кабеля | 0, 6233 мкГн/м |
| Номинальное напряжение, проводник | 300 В |
| Прочие характеристики | UL Standards PLTC-ER и ITC |
| Негорючесть | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060308 |
9. ETIM
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
