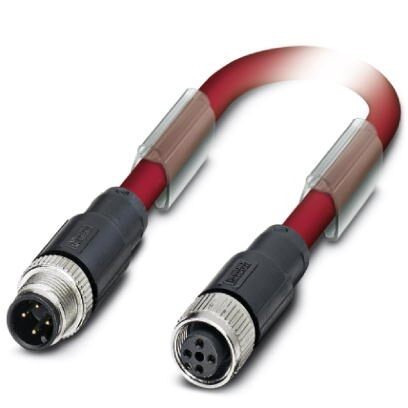

Системный кабель шины SAC-4P-M12MS/ 1,0-990/M12FS

Описание

Характеристики

Системный кабель шины, CC-Link (10 Мбит/с), 4-полюсн., ПВХ, красный, экранирован., Штекеры прямое M12, механические ключиA, к Гнездо прямое M12, механические ключиA, длина кабеля1 м

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Разводка подсоединений
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Длина кабеля 1 м
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 90 °C (вилка / розетка)
Степень защиты IP65
IP67
3. Общие сведения
Расчетный ток при 40 ℃ 4 A
Расчетное напряжение 48 В AC
60 В DC
Полюсов 4
Цвет области ручки черный
Сопротивление изоляции ≥ 100 MΩ
Кодирование A - стандарт
Тип сигнала/категория CC-Link, 10 Мбит/с
Индикатор состояния Нет
Категория перенапряжения II
Степень загрязнения 3
Циклы установки ≥ 100
Момент затяжки 0, 4 Нм (Разъем М12)
4. Материал
Класс воспламеняемости согласно UL 94 HB
Материал, контакт CuZn
Материал, контактная поверхность Ni/Au
Материал, держатель контакта TPU GF
Материал корпуса ручки TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения NBR
5. Разводка подсоединений
Контакт | цвет (обозначение сигнала) | контакт (опционально) 1 (Штекер) | SR (Экран) | 1 (Гнездо)
2 (Штекер) | WH (DB) | 2 (Гнездо)
3 (Штекер) | YE (DG) | 3 (Гнездо)
4 (Штекер) | BU (DA) | 4 (Гнездо)
6. Стандарты и предписания
Класс воспламеняемости согласно UL 94 HB
7. Кабель
Тип кабеля CC-Link
Тип кабеля (краткое обозначение) 990
Конструкция кабеля 3xAWG20/7 + 1xAWG22/19 (дополнительный гибкий провод)
Сечение провода 0, 5 мм²
AWG, сигнальная линия 20
Конструкция кабеля, сигнальная линия 7x 0, 28 мм
Толщина стенки, изоляция 0, 89 мм (Внешняя оболочка)
Цвета жил белый, желтый, синий
Экранировка Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
Защитный экран оптоволоконного кабеля 78 %
Внешняя оболочка, цвет красный
Наружный диаметр кабеля D 7, 7 мм
Минимальный радиус изгиба, при жесткой прокладке 77 мм
Масса кабеля 78, 8 кг/км
Внешняя оболочка, материал ПВХ
Материал, изоляция проводника вспененный полиэтилен повышенной плотности
Материал проводника медный гибкий провод
Сопротивление кабеля 31, 2 Ом/км
Производственная мощность 61 пФ
Волновое сопротивление 110 Ω
Номинальное напряжение, проводник 300 В
Температура окружающей среды (при эксплуатации) -30 °C ... 60 °C (кабель, жестко прокладываемый)
-5 °C ... 60 °C (кабель, для подвижного монтажа)
8. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27060300
ECl@ss 4.1 27060300
ECl@ss 5.0 27061800
ECl@ss 5.1 27061800
ECl@ss 6.0 27279200
ECl@ss 7.0 27279218
ECl@ss 8.0 27279218
ECl@ss 9.0 27060308
10. ETIM
ETIM 3.0 EC001855
ETIM 4.0 EC001855
ETIM 5.0 EC002599
ETIM 6.0 EC001262
ETIM 7.0 EC001262
11. UNSPSC
UNSPSC 6.01 31251501
UNSPSC 7.0901 31251501
UNSPSC 11 31251501
UNSPSC 12.01 31251501
UNSPSC 13.2 31251501
UNSPSC 18.0 26121604
UNSPSC 19.0 26121604
UNSPSC 20.0 26121604
UNSPSC 21.0 26121604

Бренд

Phoenix Contact
