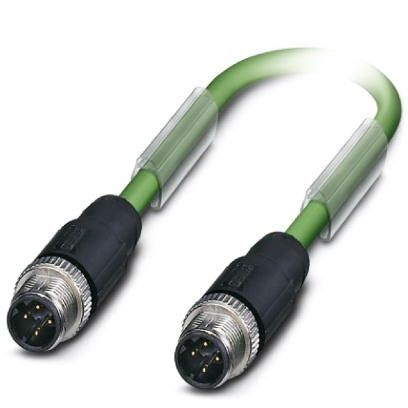

Системный кабель шины SAC-4P-M12MSD/ 0,5-933/M12MSD

Описание

Характеристики

Системный кабель шины, PROFINET CAT5 (100 Мбит/с), 4-полюсн., ПВХ/ПВХ, зеленый RAL 6018, экранирован., Штекеры прямое M12, механические ключиD, к Штекеры прямое M12, механические ключиD, длина кабеля0,5 м

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Длина кабеля 0, 5 м
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 90 °C (вилка / розетка)
Степень защиты IP65
IP67
3. Общие сведения
Указание Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №2.252, глава 10.1 "Сердечники для симметричных кабелей"
Расчетный ток при 40 ℃ 4 A
Расчетное напряжение 48 В AC
60 В DC
Полюсов 4
Сопротивление изоляции ≥ 100 MΩ
Кодирование D типа
Тип сигнала/категория PROFINET CAT5 (МЭК 11801), 100 Мбит/с
Индикатор состояния Нет
Категория перенапряжения II
Степень загрязнения 3
Циклы установки ≥ 100
4. Материал
Класс воспламеняемости согласно UL 94 V0
Материал, контакт CuSn
Материал, контактная поверхность Ni/Au
Материал, держатель контакта PA 6.6
Материал корпуса ручки TPU, трудновоспламеняем., самозатухающий
Материал накатанной гайки Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения NBR
5. Стандарты и предписания
Класс воспламеняемости согласно UL 94 V0
6. Кабель
Условное обозначение кабеля 2YY(ST)CY
UL AWM Style 21694
Конструкция кабеля 1x4xAWG22/7SF/TQ
Сечение провода 4x 0, 34 мм²
AWG, сигнальная линия 22
Конструкция кабеля, сигнальная линия 7x 0, 25 мм
Диаметр проводника вкл. изоляцию 1, 55 мм
Цвета жил белый, желтый, синий, оранжевый
Общая скрутка Четверка звездообразной скрутки
Экранировка Пленка, оклеенная алюминием, оплетка из луженой медной проволоки
Защитный экран оптоволоконного кабеля 85 %
Внешняя оболочка, цвет зеленый RAL 6018
Толщина стенок внешней оболочки около 0, 9 мм
Наружный диаметр кабеля D 6, 5 мм ±0, 2 мм
Минимальный радиус изгиба, жесткая прокладка 3 x D
Минимальный радиус изгиба, гибкая прокладка 7 x D
Масса кабеля 67 кг/км
Внешняя оболочка, материал ПВХ
Материал внутренней оболочки ПВХ
Материал, изоляция проводника PE
Материал проводника гибкий провод из оцинкованной меди
Сопротивление изоляции ≥ 500 МΩ*км
Сопротивление шлейфа ≤ 120, 00 Ом/км
Волновое сопротивление 100 Ω ±15 Ω (при 100 МГц)
Переходное затухание (NEXT) 80 дБ (при 1 МГц)
76 дБ (при 4 МГц)
70 дБ (при 10 МГц)
65 дБ (при 16 МГц)
63 дБ (при 20 МГц)
60 дБ (при 31, 25 МГц)
55 дБ (при 62, 5 МГц)
50 дБ (при 100 МГц)
Ослабление 2, 1 дБ (при 1 МГц)
4 дБ (при 4 МГц)
6, 3 дБ (при 10 МГц)
8 дБ (при 16 МГц)
9 дБ (при 20 МГц)
11, 4 дБ (при 31, 25 МГц)
16, 5 дБ (при 62, 5 МГц)
21, 3 дБ (при 100 МГц)
Скорость передачи сигнала 0, 66 c
Время распространения сигнала 5, 3 нСм/м
Сопротивление устройства сопряжения ≤ 20, 00 мΩ/м (при 10 МГц)
Номинальное напряжение, проводник 600 В
Испытательное напряжение, фаза / фаза 2000 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран 2000 В (50 Гц, 1 мин)
Негорючесть согласно UL 1685 (CSA FT 4)
Маслостойкость условно маслостойкий
Стойкость, прочие данные устойчив к УФ-излучению согласно UL 1581, раздел 1200
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C (кабель, жестко прокладываемый)
-40 °C ... 70 °C (кабель, для подвижного монтажа)
7. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
8. eCl@ss
ECl@ss 4.0 27060300
ECl@ss 4.1 27060300
ECl@ss 5.0 27061800
ECl@ss 5.1 27061800
ECl@ss 6.0 27279200
ECl@ss 7.0 27279218
ECl@ss 8.0 27279218
ECl@ss 9.0 27060308
9. ETIM
ETIM 2.0 EC000830
ETIM 3.0 EC001855
ETIM 4.0 EC001855
ETIM 5.0 EC002599
ETIM 6.0 EC001262
ETIM 7.0 EC001262
10. UNSPSC
UNSPSC 6.01 31251501
UNSPSC 7.0901 31251501
UNSPSC 11 31251501
UNSPSC 12.01 31251501
UNSPSC 13.2 31251501
UNSPSC 18.0 26121604
UNSPSC 19.0 26121604
UNSPSC 20.0 26121604
UNSPSC 21.0 26121604

Бренд

Phoenix Contact
