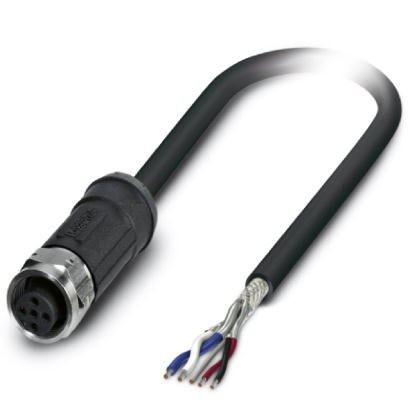

Системный кабель шины, CANopen®, DeviceNet™, 5-полюсн., FRNC без галогенов, черный, экранирован., свободный конец, к Гнездо прямое M12, механические ключиA, длина кабеля5 м, для применения вне помещений, с накатанной гайкой из легированной стали
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Разводка подсоединений
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Разводка подсоединений
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Длина кабеля | 5 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
| -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
3. Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип сигнала/категория | CANopen® |
| DeviceNet™ | |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FPM |
5. Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Гнездо) | SR (Экран) |
| 2 (Гнездо) | RD (V+) | |
| 3 (Гнездо) | BK (V-) | |
| 4 (Гнездо) | WH (CAN_H) | |
| 5 (Гнездо) | BU (CAN_L) |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Кабель
| Тип кабеля | Устройство CAN Bus/DeviceNet, черное |
| Тип кабеля (краткое обозначение) | 92X |
| Условное обозначение кабеля | LI2XCHX02XS |
| UL AWM Style | 21281 (80 °C / 300 В) |
| Конструкция кабеля | 2xAWG24/19+2xAWG22/19 |
| Сечение провода | 2x 0, 25 мм² (Сигнал) |
| 2x 0, 34 мм² (Соединение активно) | |
| 1x 0, 38 мм² (Дополнительный гибкий провод) | |
| AWG, сигнальная линия | 24 |
| AWG, напряжение питания | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0, 13 мм |
| Конструкция кабеля, напряжение питания | 19x 0, 16 мм |
| Диаметр проводника вкл. изоляцию | 1, 9 мм (Сигнал) |
| 1, 4 мм (Соединение активно) | |
| Толщина стенки, изоляция | 0, 6 мм (Сигнал) |
| 0, 3 мм (Соединение активно) | |
| Цвета жил | красно-черный, сине-белый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, цвет | черный |
| Толщина стенок внешней оболочки | 1, 15 мм |
| Наружный диаметр кабеля D | 6, 9 мм ±0, 3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Масса кабеля | 70 кг/км |
| Внешняя оболочка, материал | FRNC |
| Материал, изоляция проводника | PE |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 200 МΩ*км (при 20 °C) |
| Сопротивление кабеля | 90 Ом/км (Сигнал) |
| 55 Ом/км (Соединение активно) | |
| Производственная мощность | 39, 8 нФ (при 1 кГц, фаза/фаза) |
| Волновое сопротивление | 120 Ω ±12 Ом (f = 1МГц) |
| Время распространения сигнала | 4, 46 нСм/м |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-3-25 (Кат. D) |
| Без галогенов | да |
| Маслостойкость | да |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060308 |
10. ETIM
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
11. UNSPSC
| UNSPSC 13.2 | 31251501 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
