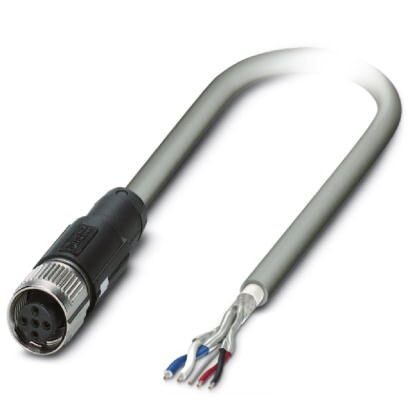

Системный кабель шины, CANopen®, DeviceNet™, 5-полюсн., ПВХ, серый, экранирован., свободный конец, к Гнездо прямое M12 SPEEDCON, механические ключиA, длина кабеля10 м, Соединитель неэкранированный
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 10 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
3. Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Тип сигнала/категория | CANopen® |
| DeviceNet™ | |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
4. Материал
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
6. Кабель
| Тип кабеля | Устройство CAN Bus/DeviceNet, серое |
| Тип кабеля (краткое обозначение) | 924 |
| UL AWM Style | 2464 (80 °C / 300 В) |
| Конструкция кабеля | 2xAWG22 (сигнал) + 2xAWG22 (питание) |
| Сечение провода | 2x 0, 34 мм² (Сигнальный провод) |
| 2x 0, 34 мм² (Напряжение питания) | |
| AWG, сигнальная линия | 22 |
| AWG, напряжение питания | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0, 15 мм |
| Конструкция кабеля, напряжение питания | 19x 0, 15 мм |
| Диаметр проводника вкл. изоляцию | 1, 27 мм ±0, 05 мм (Сигнальный провод) |
| 2, 24 мм ±0, 13 мм (Напряжение питания) | |
| Цвета жил | красно-черный, сине-белый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Алюминиевая фольга с пластмассовым покрытием, алюминиевое покрытие внутри |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием и дополнительным гибким проводом, алюминиевое покрытие снаружи |
| Внешняя оболочка, цвет | серый |
| Наружный диаметр кабеля D | 6, 9 мм ±0, 13 мм |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Масса кабеля | 64, 51 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | вспененный полиэтилен (Сигнальный провод) |
| ПВХ (Напряжение питания) | |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 59, 38 Ω*м (Сигнальный провод) |
| ≥ 57, 41 ГΩ*км (Напряжение питания) | |
| Производственная мощность | ном. 78, 74 пФ (на метр) |
| Волновое сопротивление | 120 Ω ±12 Ом |
| Время распространения сигнала | 4, 46 нСм/м |
| Экранирующая способность | 0, 95 дБ (f = 125 кГц) |
| 1, 64 дБ (f = 500 кГц) | |
| 2, 3 дБ (f = 1МГц) | |
| Прочие характеристики | UL стандарты PLTC и ITC |
| Маслостойкость | да |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 75 °C (кабель, жестко прокладываемый) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27060300 |
| ECl@ss 5.1 | 27060300 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060308 |
9. ETIM
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
