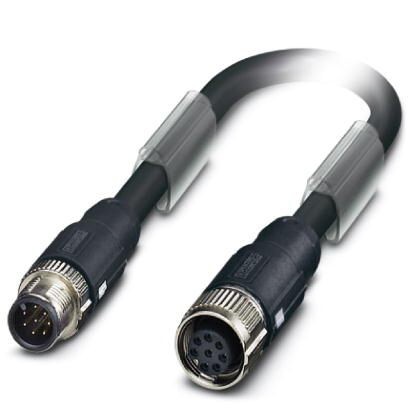

Системный кабель шины, VARAN (100 Мбит/с), 6-полюсн., SANTOPRENE без галогенов/TPE без галогенов, черный RAL 9005, экранирован., Штекеры прямое M12 SPEEDCON, механические ключиA, к Гнездо прямое M12 SPEEDCON, механические ключиA, длина кабеля2 м
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Разводка подсоединений
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Разводка подсоединений
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Длина кабеля | 2 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 |
3. Общие сведения
| Расчетный ток при 40 ℃ | 2 A |
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 6 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Тип сигнала/категория | VARAN, 100 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Момент затяжки | 0, 4 Нм (Разъем М12) |
4. Материал
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
5. Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Штекер) | N.C. | 1 (Гнездо) |
| 4 (Штекер) | N.C. | 4 (Гнездо) | |
| 6 (Штекер) | BU (Соединение активно) | 6 (Гнездо) | |
| 7 (Штекер) | BN (Соединение активно) | 7 (Гнездо) | |
| 5 (Штекер) | GN/WH (RD+) | 5 (Гнездо) | |
| 8 (Штекер) | GN (RD-) | 8 (Гнездо) | |
| 2 (Штекер) | OG/WH (TD+) | 2 (Гнездо) | |
| 3 (Штекер) | OG (TD-) | 3 (Гнездо) |
6. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
7. Кабель
| Тип кабеля | VARAN |
| Тип кабеля (краткое обозначение) | 970 |
| Условное обозначение кабеля | Li9YD12Y |
| Конструкция кабеля | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Сечение провода | 4x 0, 25 мм² (Сигнальный провод) |
| 2x 0, 38 мм² (Напряжение питания) | |
| AWG, сигнальная линия | 24 |
| AWG, напряжение питания | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0, 13 мм |
| Конструкция кабеля, напряжение питания | 19x 0, 16 мм |
| Диаметр проводника вкл. изоляцию | 1, 35 мм (Сигнальный провод) |
| 1, 5 мм (Напряжение питания) | |
| Цвета жил | коричневый, синий, белый/оранжевый, белый/зеленый, зеленый, оранжевый |
| Тип экрана пары | Оплетка из оцинкованной медной проволоки, покрытие прибл. 95 % |
| Общая скрутка | 1 четверка звездной скрутки и 2 жилы с 2 заполнителями |
| Экранировка | Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 7, 8 мм ±0, 2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | ≥ 93 мм |
| Минимальный радиус изгиба, при подвижной прокладке | ≥ 93 мм |
| Количество циклов изгибания | 3000000 |
| Радиус изгиба | 93 мм |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 1 м/c |
| Ускорение | 2 м/c² |
| Масса кабеля | 81 кг/км |
| Внешняя оболочка, материал | SANTOPRENE без галогенов |
| Материал внутренней оболочки | TPE |
| Наполнитель | Нить |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | 5 ГΩ*км (Кабель передачи данных) |
| Сопротивление кабеля | 77 Ω/м (Кабель передачи данных) |
| Характеристики передачи (категория) | CAT5 (МЭК 11801 2002) |
| Производственная мощность | 50 нФ (Кабель передачи данных) |
| Волновое сопротивление | 100 Ω ±15 % |
| Номинальное напряжение, проводник | 125 В (Кабель передачи данных) |
| 48 В (Напряжение питания) | |
| Испытательное напряжение, проводник | 2000 В (Напряжение питания) |
| макс. 700 В AC (Кабель передачи данных) | |
| Без галогенов | согласно DIN EN 50267-2-1 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (Кабель) |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060308 |
10. ETIM
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
11. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
