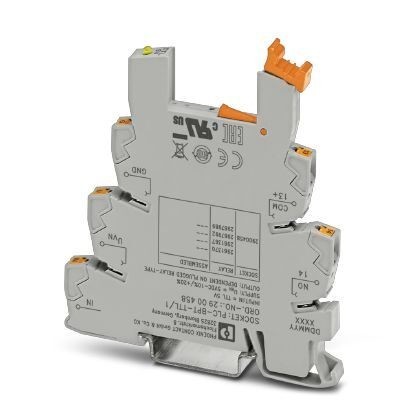

Базовый модуль PLC-BPT-TTL/1

Описание

Характеристики

6,2 мм основная клемма PLC для сигнала TTL с зажимом push-in, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, входное напряжение TTL (5 В DC)

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 6, 2 мм
Высота 80 мм
Глубина 94 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
4. Входные данные
Расчетное напряжение питания цепи управления US 5 В DC
Диапазон напряжений относительно US 0, 9 ... 1, 2
Номинальный ток питания цепи управления IS 41 мА
Номинальное напряжение цепи управления UC 5 В DC (TTL)
Диапазон напряжений относительно UC 0, 9 ... 1, 2
Номинальный ток цепи управления IC 2, 5 мА
Номинальное напряжение цепи управления UC 5 В DC (TTL)
Номинальный ток цепи управления IC 2, 5 мА
Расчетное напряжение питания цепи управления US 5 В DC
Диапазон напряжений относительно US 0, 9 ... 1, 2
Номинальный ток питания цепи управления IS 11, 5 мА
Уровень переключения, сигнал 1 ("H") (TTL-сигнал) >2 В DC
Уровень переключения, сигнал 0 ("L") (TTL-сигнал)
Входное номинальное напряжение UN 5 В DC (TTL)
Ограничение верхнего предела напряжения >6, 5 В
Частота передачи 1000 Гц
Ограничение верхнего предела напряжения >6, 5 В
5. Выходные данные
Оснащение REL-MR-4, 5DC/21
Исполнение контакта 1 контакт, 1 замыкатель
Материал контакта AgSnO
Максимальное напряжение переключения 250 В AC/DC
Минимальное напряжение переключения 5 В (при100 мA)
Макс. ток продолжительной нагрузки 6 A
Максимальный пусковой ток На заказ
Минимальный коммутационный ток 10 мА (при 12 В)
Мощность отключения (активная нагрузка), максимальная 140 Вт (при 24 В DC)
20 Вт (При 48 В DC)
18 Вт (При 60 В DC)
23 Вт (При 110 В DC)
40 Вт (При 220 В DC)
1500 ВА (При 250 В AC)
Коммутационная способность минимальная 120 мВт
Оснащение REL-MR-4, 5DC/21AU
Исполнение контакта 1 контакт, 1 замыкатель
Материал контакта AgSnO, с покрытием золотом
Указание При превышении указанного максимального значения золотое покрытие разрушается! В следующем режиме должны учитываться максимальные значения для реле с силовыми контактами. В противном случае для реле с силовыми контактами могут быть получены заниженные значения для срока службы.
Максимальное напряжение переключения 30 В AC
36 В DC
Минимальное напряжение переключения 100 мВ (при 10 мА)
Макс. ток продолжительной нагрузки 50 мА
Максимальный пусковой ток 50 мА
Минимальный коммутационный ток 1 мА (при 24 В)
Мощность отключения (активная нагрузка), максимальная 1, 2 Вт (при 24 В DC)
Коммутационная способность минимальная 100 мкВт
Оснащение OPT-5DC/48DC/100
Максимальное напряжение переключения 48 В DC
Минимальное напряжение переключения 3 В DC
Макс. ток продолжительной нагрузки 100 мА
Выходная коммутация 2 проводная, изолированная
Защитная схема Защита от переполюсовки
Защита от перенапр.
Падение напряжения при макс. рабочем токе
Оснащение OPT-5DC/24DC/2
Максимальное напряжение переключения 33 В DC
Минимальное напряжение переключения 3 В DC
Макс. ток продолжительной нагрузки 3 A
Максимальный пусковой ток 15 A (10 мс)
Выходная коммутация 2 проводная, изолированная
Защитная схема Защита от переполюсовки
Защита от перенапр.
Падение напряжения при макс. рабочем токе
6. Общие сведения
Режим работы 100 % ED
Цвет cерый
Класс воспламеняемости согласно UL 94 V0 (Корпус)
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
7. Параметры подключения
Наименование, подключение Сторона входа
Тип подключения Зажимы Push-in
Длина снятия изоляции 10 мм
Сечение жесткого провода 0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 14 мм² ... 2, 5 мм²
0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник)
2x 0, 5 мм² ... 1 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG 26 ... 14
8. Параметры подключения 2
Наименование, подключение Сторона выхода
Тип подключения Зажимы Push-in
Длина снятия изоляции 10 мм
Сечение жесткого провода 0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 14 мм² ... 2, 5 мм²
0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник)
2x 0, 5 мм² ... 1 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG 26 ... 14
9. Стандарты и предписания
Подключение согласно стандарту CUL
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27371000
ECl@ss 4.1 27371000
ECl@ss 5.0 27371600
ECl@ss 5.1 27371600
ECl@ss 6.0 27371600
ECl@ss 7.0 27371603
ECl@ss 8.0 27371603
ECl@ss 9.0 27371603
12. ETIM
ETIM 2.0 EC001456
ETIM 3.0 EC001456
ETIM 4.0 EC001456
ETIM 5.0 EC001456
ETIM 6.0 EC001456
ETIM 7.0 EC001456
13. UNSPSC
UNSPSC 6.01 30211917
UNSPSC 7.0901 39121516
UNSPSC 11 39121516
UNSPSC 12.01 39121516
UNSPSC 13.2 39122326
UNSPSC 18.0 39122335
UNSPSC 19.0 39122335
UNSPSC 20.0 39122335
UNSPSC 21.0 39122335
