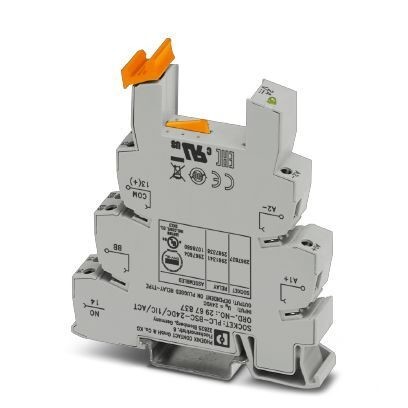

14 мм основная клемма PLC для высоких токов включения, с винтовым зажимом, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, с подсоединением обратного проводника нагрузки (BB), 1 замыкающий контакт, входное напряжение 24 В DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
| Указание | Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. |
| Для безопасной изоляции соседних модулей необходимо установить разделительную пластину PLC-ATP | |
| В начале и в конце каждой клеммной колодки PLC установить разделительную пластину PLC-ATP. | |
| Защита от касания изделия (при напряжении >25 В AC/60 В DC) должна быть обеспечена создателем установки. Речь идет о встраиваемом устройстве без защиты от непосредственного прикосновения. |
2. Размеры
| Ширина | 14 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP20 |
| ≥ IP54 (Место установки) |
4. Входные данные
| Входное номинальное напряжение UN | 24 В DC |
| Защитная схема | Защитный диод |
| Диод защиты от переполюсовки |
5. Выходные данные
| Возможная комплектация | Миниатюрное реле, REL-MR-24DC/1IC/ACTминиатюрная оптопара, OPT-24DC/24DC/5, OPT-24DC/230AC/2 |
6. Общие сведения
| Режим работы | 100 % ED |
| Цвет | cерый |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
7. Параметры подключения
| Наименование, подключение | Сторона входа |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Сторона выхода |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 50178 |
| EN 61810-1 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371603 |
| ECl@ss 8.0 | 27371603 |
| ECl@ss 9.0 | 27371603 |
12. ETIM
| ETIM 2.0 | EC001456 |
| ETIM 3.0 | EC001456 |
| ETIM 4.0 | EC001456 |
| ETIM 5.0 | EC001456 |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
13. UNSPSC
| UNSPSC 6.01 | 30211917 |
| UNSPSC 7.0901 | 39121516 |
| UNSPSC 11 | 39121516 |
| UNSPSC 12.01 | 39121516 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 18.0 | 39122335 |
| UNSPSC 19.0 | 39122335 |
| UNSPSC 20.0 | 39122335 |
| UNSPSC 21.0 | 39122335 |
