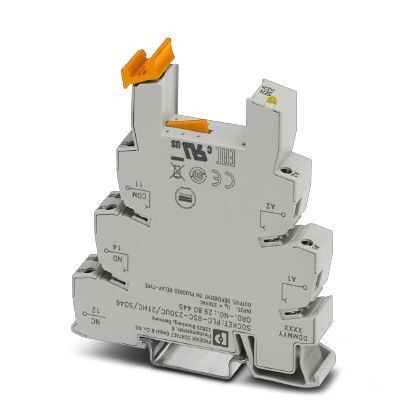

14 мм основная клемма PLC для защиты цепей управления от паразитных токов или напряжений, с винтовым зажимом, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, для высоких токов длит. нагрузки, 1 переключающий контакт, входное напряжение 230 В перем. тока
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 14 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
4. Входные данные
| Диапазон входных напряжений относительно UN | 0, 78 ... 1, 14 |
| Напряжение отпускания, тип. | 70 В AC |
| Входное номинальное напряжение UN | 230 В AC |
| Диапазон входных напряжений относительно UN | 0, 78 ... 1, 14 (при 20 °C) |
| Напряжение отпускания | тип. 70 В AC |
| Типовой входной ток при UN | 8, 8 мА (50 Гц) |
| 10 мА (60 Гц) | |
| Время срабатывания, типовое | 7 мс |
| Время возврата, типовое | 20 мс |
| Индикатор состояния | СИД |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Фильтр RCZ Фильтр RCZ |
5. Выходные данные
| Возможная комплектация | Миниатюрное реле, REL-MR-110DC/21HC |
| Оснащение | REL-MR-110DC/21HC |
| Исполнение контакта | Одиночный, 1 переключающий |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 12 В AC/DC |
| Макс. ток продолжительной нагрузки | 10 A |
| Максимальный пусковой ток | 30 A (300 мс) |
| Минимальный коммутационный ток | 100 мА |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 144 Вт (при 24 В DC, значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) | |
| 58 Вт (При 48 В DC) | |
| 48 Вт (При 60 В DC) | |
| 50 Вт (При 110 В DC) | |
| 80 Вт (При 220 В DC) | |
| 2500 ВА (При 250 В AC) | |
| 1500 ВА (при 250 В AC, значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) | |
| Коммутационная способность минимальная | 1, 2 Вт |
6. Общие сведения
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Фильтр RCZ Фильтр RCZ | |
| Режим работы | 100 % ED |
| Цвет | cерый |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Сторона входа |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Сторона выхода |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| 0, 2 мм² ... 2, 5 мм² (Отдельный кабельный наконечник) | |
| 2x 0, 5 мм² ... 1, 5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371603 |
| ECl@ss 8.0 | 27371603 |
| ECl@ss 9.0 | 27371603 |
12. ETIM
| ETIM 2.0 | EC001456 |
| ETIM 3.0 | EC001456 |
| ETIM 4.0 | EC001456 |
| ETIM 5.0 | EC001456 |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
13. UNSPSC
| UNSPSC 6.01 | 30211917 |
| UNSPSC 7.0901 | 39121516 |
| UNSPSC 11 | 39121516 |
| UNSPSC 12.01 | 39121516 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 18.0 | 39122335 |
| UNSPSC 19.0 | 39122335 |
| UNSPSC 20.0 | 39122335 |
| UNSPSC 21.0 | 39122335 |
