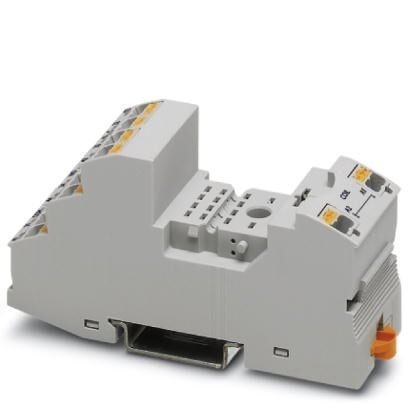

Цоколь реле RIF-2.../EX для комплектации герметичными (RTIII) промышленными реле с 4 переключающими контактами для использования в зоне 2, зажим push-in, возможность установки входных модулей и модулей подавления помех, для монтажа на NS 35/7,5
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Условия окружающей среды
3. Входные данные
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Ширина | 31 мм |
| Высота | 96 мм |
| Глубина со скобой | 75 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C (В зависимости от комплектации) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
3. Входные данные
| Защитная схема | в зависимости от выбранных входных модулей и модулей подавления помех |
4. Общие сведения
| Номинальное напряжение UN | 250 В AC/DC |
| Номинальный ток IN | 4x 6 A |
| Защитная схема | в зависимости от выбранных входных модулей и модулей подавления помех |
| Цвет | cерый |
| Класс воспламеняемости согласно UL 94 | V2 (Корпус) |
| Монтажное положение | на выбор |
5. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| 0, 14 мм² ... 1, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0, 14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) | |
| Сечение проводника AWG | 26 ... 16 (жесткий) |
| 26 ... 16 (гибкий) |
6. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| 0, 14 мм² ... 1, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0, 14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) | |
| Сечение проводника AWG | 26 ... 16 (жесткий) |
| 26 ... 16 (гибкий) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27371102 |
| ECl@ss 4.1 | 27371102 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371603 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371603 |
| ECl@ss 8.0 | 27371603 |
| ECl@ss 9.0 | 27371603 |
9. ETIM
| ETIM 2.0 | EC001456 |
| ETIM 3.0 | EC001456 |
| ETIM 4.0 | EC001456 |
| ETIM 5.0 | EC001456 |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
10. UNSPSC
| UNSPSC 6.01 | 30211917 |
| UNSPSC 7.0901 | 39121516 |
| UNSPSC 11 | 39121516 |
| UNSPSC 12.01 | 39121516 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 18.0 | 39122335 |
| UNSPSC 19.0 | 39122335 |
| UNSPSC 20.0 | 39122335 |
| UNSPSC 21.0 | 39122335 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
3490.72
