Описание
Характеристики

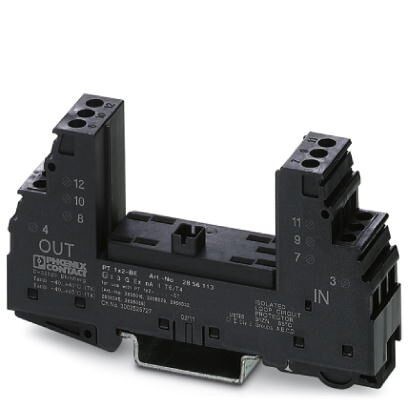

Базовый элемент для защитного штекера РТ со схемой защиты 2-проводной сигнальной цепи без потенциала земли. Устанавливается на NS 35/7,5 и NS 35/15, ширина корпуса17,5 мм.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Высота | 90 мм |
| Ширина | 17, 7 мм |
| Глубина | 51, 5 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 1 TE |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PA 6.6 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | Монтажная рейка35 мм |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Полюсов | 2 |
| Направление действие | Signal Ground/Shield-Earth Ground |
4. Защитная цепь
| Номинальное напряжение UN | 48 В DC |
| Макс. напряжение при длит. нагрузке UC | 53 В DC |
| 37 В AC | |
| Расчетный ток | 450 мА (45 °C) |
| Сопротивление на цепь | 2, 2 Ω ±10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 500 мА (T) |
5. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012 |
| EN 61643-21 2001 + A1 2009 + A2 2013 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130803 |
| ECl@ss 8.0 | 27130803 |
| ECl@ss 9.0 | 27130803 |
9. ETIM
| ETIM 2.0 | EC000472 |
| ETIM 3.0 | EC000472 |
| ETIM 4.0 | EC000472 |
| ETIM 5.0 | EC000472 |
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
10. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
Phoenix Contact
