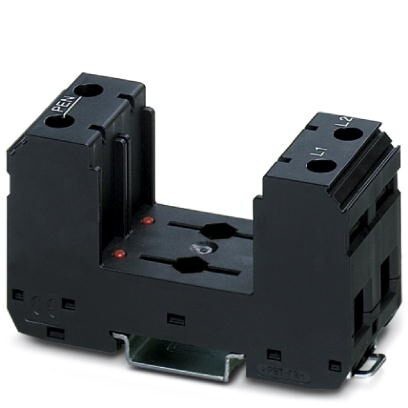

Базовый элемент для разрядников класса II серии VALVETRAB MS. Исполнение для 2-фазных цепей питания с PEN-проводником.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. UL данные по присоединению
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. UL данные по присоединению
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Высота | 89, 8 мм |
| Ширина | 35, 6 мм |
| Глубина | 51, 5 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 2 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PBT |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
4. Защитная цепь
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 500 В AC |
| Номинальный ток IL | 80 A |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 200 A (gG) |
5. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1, 5 мм² ... 16 мм²) |
| 4, 5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1, 5 мм² ... 25 мм² |
| Сечение жесткого провода | 1, 5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1, 5 мм² ... 16 мм² |
6. Спецификации UL
| Тип SPD | 4CA |
| Номинальное напряжение | 690 В AC |
7. UL данные по присоединению
| Сечение проводника AWG | 10 ... 2 |
| Момент затяжки | 30 lbf-in. |
8. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130803 |
| ECl@ss 8.0 | 27130803 |
| ECl@ss 9.0 | 27130803 |
11. ETIM
| ETIM 2.0 | EC000472 |
| ETIM 3.0 | EC000472 |
| ETIM 4.0 | EC000472 |
| ETIM 5.0 | EC000472 |
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
12. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
4086.31
