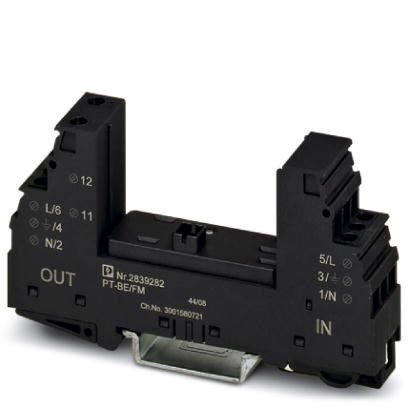

Базовый элемент для защиты от перенапряжений, тип 3 PT-BE/FM

Описание

Характеристики

Базовый элемент для защитного штекера РТ, устанавливается на рейку NS 35/7,5 и NS35/15, ширина прибора17,5 мм

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Спецификации UL
8. Индикатор / дистанционная сигнализация UL
9. UL данные по присоединению
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Размеры
Высота 90 мм
Ширина 17, 7 мм
Глубина 51, 2 мм
Единица шага 1 TE
Комбинированный модуль, высота 90 мм
Ширина комбинированного модуля 17, 7 мм
Комбинированный модуль, глубина 65, 5 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 5г (10 ... 150 Гц / 20 циклов / ось / X, Y, Z)
3. Общие сведения
Тип EN T3
Количество портов One
Тип монтажа Монтажная рейка35 мм
Цвет иссиня-чёрный RAL 9005
Материал корпуса PA 6.6-FR
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Базовый элемент, установка на несущую рейку
Полюсов 3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений Контр.контакт
4. Защитная цепь
Номинальное напряжение UN 230 В AC (TN-S)
230 В AC (TT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 264 В AC
Номинальный ток IL 26 A (30 °C)
Стойкость к короткому замыканию ISCCR 1, 5 kA AC
Макс. номинал входного предохранителя при подключении ответвлений Зависит от применяемого штекера
Максимальный входной предохранитель при сквозной проводке 25 A (gG / B / C)
5. Индикатор / Дистанционная сигнализация
Функция переключения Размыкатель
Тип подключения Винтовые зажимы
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Резьба винтов M3
Момент затяжки 0, 8 Нм
Длина снятия изоляции 8 мм
6. Параметры соединения
Тип подключения Винтовые зажимы
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Резьба винтов M3
Момент затяжки 0, 8 Нм
Длина снятия изоляции 8 мм
7. Спецификации UL
Тип SPD ACC
Номинальное напряжение 240 В DC
Номинальный ток IL 20 A
Система распределения энергии Split phase
Номинальная частота 50/60 Гц
8. Индикатор / дистанционная сигнализация UL
Момент затяжки 5 lbf-in. ... 7 lbf-in.
Сечение проводника AWG 14 ... 12
9. UL данные по присоединению
Сечение проводника AWG 14 ... 12
Момент затяжки 5 lbf-in. ... 7 lbf-in.
10. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
11. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
12. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130803
ECl@ss 8.0 27130803
ECl@ss 9.0 27130803
13. ETIM
ETIM 2.0 EC000472
ETIM 3.0 EC000472
ETIM 4.0 EC000472
ETIM 5.0 EC000472
ETIM 6.0 EC000472
ETIM 7.0 EC000472
14. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

3540.22
