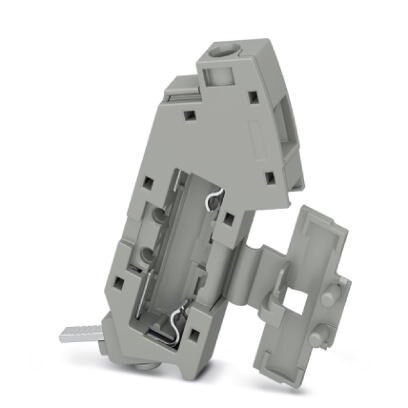

Держатели предохранителей для устройств защиты от перенапряжений серии TERMITRAB complete с винтовыми зажимами. На корпусах TTC 6 возможен многоярусный зажим. Для обычных слаботочных предохранителей 5x20 мм.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. eCl@ss
8. ETIM
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. eCl@ss
8. ETIM
1. Размеры
| Высота | 24 мм |
| Ширина | 6, 2 мм +0, 1 мм |
| Глубина | 47 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PBT |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| Тип монтажа | зафиксировать и прикрутить к TERMITRAB complete |
4. Защитная цепь
| Диапазон рабочих напряжений | 60 В DC |
| Расчетный ток | 6, 3 A |
5. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Стандарты и предписания
| Стандарты/нормативные документы | EN 60947-7-3 2009 |
7. eCl@ss
| ECl@ss 8.0 | 27130890 |
| ECl@ss 9.0 | 27130890 |
8. ETIM
| ETIM 5.0 | EC002497 |
| ETIM 6.0 | EC002497 |
| ETIM 7.0 | EC002497 |
Характеристики
Бренд
PHOENIX CONTACT
