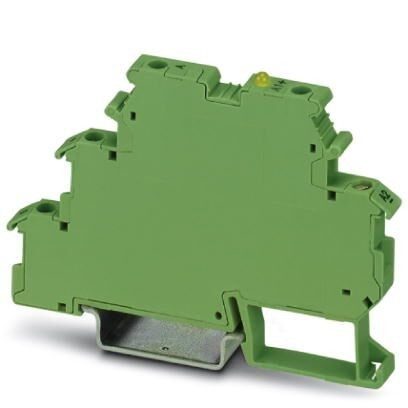

Клемма полупроводниковых реле DEK-OE- 12DC/ 48DC/100

Описание

Характеристики

Полупроводниковая релейная клемма ввода, вход12 В DC, выход3 - 48 В DC/ 100 мА, ширина клеммы 6,2 мм

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
Тип указания Указание по применению
Указание Использование перемычек EB 80-DIK... в клеммах DEKпо причине возможного (несущественного) расширения корпуса DEK в следствие впитывания влажности из окружающего воздуха, а также неблагоприятного совпадения допусков между большим количеством клемм DEK и перемычками EB 80-DIK... следует разделять перемычки EB 80-DIK... после приблизительно 10 — 12 клемм DEK и использовать на месте разделения проволочную перемычку до следующей клеммы DEK.
2. Размеры
Ширина 6, 2 мм
Высота 80 мм
Глубина 56 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C
4. Входные данные
Входное номинальное напряжение UN 12 В DC
Диапазон входных напряжений относительно UN 0, 8 ... 1, 2
Диапазон входных напряжений 9, 6 В DC ... 14, 4 В DC
Порог срабатывания, сигнал "0", относительно UN ≤ 0, 4
Порог срабатывания, сигнал "1", относительно UN ≥ 0, 8
Типовой входной ток при UN 11 мА
Время включения, типовое 20 мкс
Время отключения, типовое 200 мкс
Индикация рабочего напряжения LED желт.
Наименование защиты Защита от переполюсовки
Частота передачи 300 Гц
5. Выходные данные
Диапазон выходного напряжения 3 В DC ... 48 В DC
Макс. ток продолжительной нагрузки 100 мА
Падение напряжения при макс. рабочем токе ≤ 0, 9 В
Выходная коммутация 2-проводн. изолированная, 3-проводн. с массой
Наименование защиты Защита от переполюсовки
Защитный диод
Защитная цепь / модуль Диод защиты от переполюсовки
Защитный диод
Выходное сопротивление около 22 кΩ (для 3-проводного режима работы)
6. Общие сведения
Испытательное напряжение, вход / выход 2, 5 кВ AC
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
Режим работы 100 % ED
7. Параметры подключения
Наименование, подключение Сторона входа
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 14
Момент затяжки 0, 5 Нм
8. Параметры подключения 2
Наименование, подключение Сторона выхода
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 14
Момент затяжки 0, 5 Нм
9. Стандарты и предписания
Наименование Стандарты / нормативные документы
Стандарты / нормативные документы МЭК 60664
EN 50178
Изоляция Основная изоляция
Степень загрязнения 2
Категория перенапряжения III
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27371100
ECl@ss 4.1 27371100
ECl@ss 5.0 27371000
ECl@ss 5.1 27371000
ECl@ss 6.0 27371600
ECl@ss 7.0 27371604
ECl@ss 8.0 27371604
ECl@ss 9.0 27371604
12. ETIM
ETIM 2.0 EC001504
ETIM 3.0 EC001504
ETIM 4.0 EC001504
ETIM 5.0 EC001504
ETIM 6.0 EC001504
ETIM 7.0 EC001504
13. UNSPSC
UNSPSC 6.01 30211916
UNSPSC 7.0901 39121542
UNSPSC 11 39121542
UNSPSC 12.01 39121542
UNSPSC 13.2 39122326
UNSPSC 18.0 39122326
UNSPSC 19.0 39122326
UNSPSC 20.0 39122326
UNSPSC 21.0 39122326

Характеристики

Бренд

PHOENIX CONTACT

Ограничение износа	ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
Тип указания	Указание по применению
Указание	Использование перемычек EB 80-DIK... в клеммах DEKпо причине возможного (несущественного) расширения корпуса DEK в следствие впитывания влажности из окружающего воздуха, а также неблагоприятного совпадения допусков между большим количеством клемм DEK и перемычками EB 80-DIK... следует разделять перемычки EB 80-DIK... после приблизительно 10 — 12 клемм DEK и использовать на месте разделения проволочную перемычку до следующей клеммы DEK.

Ширина	6, 2 мм
Высота	80 мм
Глубина	56 мм

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Входное номинальное напряжение UN	12 В DC
Диапазон входных напряжений относительно UN	0, 8 ... 1, 2
Диапазон входных напряжений	9, 6 В DC ... 14, 4 В DC
Порог срабатывания, сигнал "0", относительно UN	≤ 0, 4
Порог срабатывания, сигнал "1", относительно UN	≥ 0, 8
Типовой входной ток при UN	11 мА
Время включения, типовое	20 мкс
Время отключения, типовое	200 мкс
Индикация рабочего напряжения	LED желт.
Наименование защиты	Защита от переполюсовки
Частота передачи	300 Гц

Диапазон выходного напряжения	3 В DC ... 48 В DC
Макс. ток продолжительной нагрузки	100 мА
Падение напряжения при макс. рабочем токе	≤ 0, 9 В
Выходная коммутация	2-проводн. изолированная, 3-проводн. с массой
Наименование защиты	Защита от переполюсовки
	Защитный диод
Защитная цепь / модуль	Диод защиты от переполюсовки
	Защитный диод
Выходное сопротивление	около 22 кΩ (для 3-проводного режима работы)

Испытательное напряжение, вход / выход	2, 5 кВ AC
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED

Наименование, подключение	Сторона входа
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG	24 ... 14
Момент затяжки	0, 5 Нм

Наименование, подключение	Сторона выхода
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG	24 ... 14
Момент затяжки	0, 5 Нм

Наименование	Стандарты / нормативные документы
Стандарты / нормативные документы	МЭК 60664
	EN 50178
Изоляция	Основная изоляция
Степень загрязнения	2
Категория перенапряжения	III

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
