Клеммный блок с винтовыми зажимами и разъединяющими контактами, для установки защитного штекера СТ и СТМ. Используется в телекоммуникационных системах и КИПиА. Исполнение10 двойных жил
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC

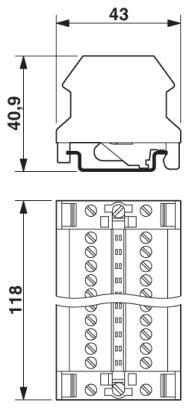

1. Размеры
| Высота | 43 мм |
| Ширина | 118 мм |
| Глубина | 40, 9 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Высота | 2000 м |
| Степень защиты | IP20 |
3. Общие сведения
| Материал корпуса | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип монтажа | Монтажная рейка35 мм |
| Конструкция | Модуль LSA-PLUS |
4. Защитная цепь
| Макс. напряжение при длит. нагрузке UC | 240 В AC |
| Эффективный рабочий ток IC при UC | 5 A |
5. Характеристики клемм
| Тип подключения | Винтовые клеммы |
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130807 |
| ECl@ss 8.0 | 27139202 |
| ECl@ss 9.0 | 27130815 |
8. ETIM
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000371 |
| ETIM 5.0 | EC002497 |
| ETIM 6.0 | EC002979 |
| ETIM 7.0 | EC002979 |
9. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 19.0 | 39121620 |
Характеристики
Бренд
PHOENIX CONTACT
