Комбинация разрядников типа 1+2 FLT-SEC-T1+T2-1C-350/25-FM купить в интернет-магазине

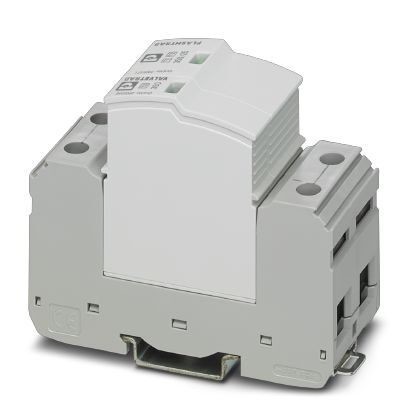

Комбинация разрядников типа 1+2 FLT-SEC-T1+T2-1C-350/25-FM

Описание

Характеристики

Вставной комбинированный разрядник для защиты от грозовых и импульсных перенапряжений, соотв. типу 1+2 / класс I+II, для 1-фазных сетей электропитания, с совмещенными проводниками N и PE (L1, PEN).

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Спецификации UL
9. Индикатор / дистанционная сигнализация UL
10. UL данные по присоединению
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
Высота 95, 2 мм
Ширина 35, 6 мм
Глубина 74, 5 мм
Единица шага 2 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 5г (5 - 500 Гц / 2, 5 ч / X, Y, Z)
3. Общие сведения
Класс испытания согл. МЭК I + II
I
T1 + T2
T1
Тип EN T1 + T2
T1
Система энергоснабжения IEC TN-C
TT
Защитная цепь L-PEN
Тип монтажа Монтажная рейка35 мм
Цвет светло-серый RAL 7035
серый цвет A RAL 7042
Материал корпуса PA 6.6-FR 20 % GF
PBT-FR
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
4. Защитная цепь
Номинальное напряжение UN 240 В AC (TN-C)
240 В AC (TT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 350 В AC
Номинальный ток IL 125 A (
Номинальный импульсный ток утечки In (8/20) мкс 25 кA
Ток разряда молнии(10/350)мкс, заряд 12, 5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия 160 кДж/Ω
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp 25 кA
Способность к гашению сопровождающего тока Ifi 25 кA (264 В AC)
3 кA (350 В AC)
Стойкость к короткому замыканию ISCCR 25 кA (264 В AC)
3 кA (350 В AC)
Уровень защиты Up ≤ 1, 5 кВ
Остаточное напряжение Ures ≤ 1, 5 кВ (при In)
≤ 1, 2 кВ (При 10 кА)
≤ 1 кВ (при 5 кА)
≤ 0, 9 кВ (При 3 кА)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс ≤ 1, 5 кВ
Характеристика TOV при UT 415 В AC (5 с / режим устойчивости)
457 В AC (120 мин / режим безопасного сбоя)
Время срабатывания tA ≤ 25 нс
Макс. номинал входного предохранителя при V-образном проходном подключении 125 A (gG)
Макс. номинал входного предохранителя при подключении ответвлений 315 A (gG)
5. Дополнительные технические данные
Максимальный импульсный ток утечки Imax (8/20) мкс 100 кA
6. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 12 В AC ... 250 В AC
125 В DC (200 мА DC)
Рабочий ток 10 мA AC ... 1 A AC
1 A DC (30 В DC)
Тип подключения Штекерное / винтовое подключение COMBICON
Резьба винтов M2
Момент затяжки 0, 25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 28 ... 16
7. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 4, 5 Нм
Длина снятия изоляции 18 мм
Сечение гибкого провода 2, 5 мм² ... 35 мм²
Сечение жесткого провода 2, 5 мм² ... 35 мм²
Сечение проводника AWG 13 ... 2
Тип подключения Вилочный наконечник
Сечение гибкого провода 1, 5 мм² ... 16 мм²
8. Спецификации UL
Тип SPD 2CA
Максимальное напряжение длительной нагрузки MCOV 264 В AC
Номинальное напряжение 240 В AC
Номинальный ток IL 50 A
Защитная цепь L-G
Система распределения энергии Single phase
Номинальная частота 50/60 Гц
Ограничитель номинального напряжения VPR 1200 В
Номинальный импульсный разрядный ток In 20 кA
Стойкость к короткому замыканию (SCCR) 50 кA
9. Индикатор / дистанционная сигнализация UL
Рабочее напряжение 125 В AC
Рабочий ток 1 A AC
Момент затяжки 4 lbf-in.
Сечение проводника AWG 30 ... 14
10. UL данные по присоединению
Сечение проводника AWG 3 ... 2
Момент затяжки 40 lbf-in.
11. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27140200
ECl@ss 4.1 27140200
ECl@ss 5.0 27140200
ECl@ss 5.1 27140200
ECl@ss 6.0 27130800
ECl@ss 7.0 27130808
ECl@ss 8.0 27130808
ECl@ss 9.0 27130808
14. ETIM
ETIM 5.0 EC001457
ETIM 6.0 EC001457
ETIM 7.0 EC001457
15. UNSPSC
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
