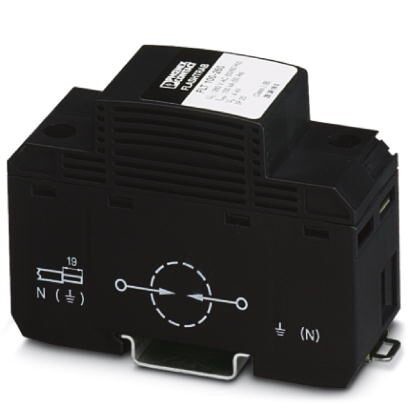

Грозозащитный разрядник (тип 1 / класс I / B) с герметичным искровым промежутком суммарного тока N-PE, 1-канальный. Ширина корпуса35 мм (2TE)
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Защитная цепь
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота | 89, 8 мм |
Ширина | 35, 8 мм |
Глубина | 65, 8 мм |
Единица шага | 2 TE |
2. Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | ≤ 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
3. Общие сведения
Класс испытания согл. МЭК | I |
T1 | |
Тип EN | T1 |
Система энергоснабжения IEC | TT |
TN-S | |
Защитная цепь | N-PE |
Тип монтажа | Монтажная рейка35 мм |
Цвет | иссиня-чёрный RAL 9005 |
Материал корпуса | PBT |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Полюсов | 1 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
4. Дальнейшие описания
Указание | 100 % пмпульсное напряжение срабатывания (1, 2/50) мкс ≤ 4, 0 кВ |
5. Защитная цепь
Номинальное напряжение UN | 230/400 В AC (TN - only N-PE) |
230/400 В AC (TT - only N-PE) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 260 В AC |
Номинальный ток IL | 80 A |
Ток защитного проводника IPE | ≤ 0, 1 мА |
Потребляемая мощность в режиме ожидания ПК | ≤ 26 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 100 кA |
Ток разряда молнии(10/350)мкс, заряд | 50 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 2, 5 МДж/Ω |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 100 кA |
Способность к гашению сопровождающего тока Ifi | 100 A (260 В AC) |
Уровень защиты Up | ≤ 5, 5 кВ |
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 5, 5 кВ |
Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
Время срабатывания tA | ≤ 100 нс |
6. Параметры соединения
Тип подключения | Винтовые зажимы |
Резьба винтов | M6 |
Момент затяжки | 8 Нм |
Длина снятия изоляции | 14, 5 мм |
Сечение гибкого провода | 16 мм² ... 35 мм² |
Сечение жесткого провода | 10 мм² ... 50 мм² |
Сечение проводника AWG | 6 ... 1 |
7. Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
EN 61643-11 2012 |
8. Соответствие экологическим нормам
REACh SVHC | Lead 7439-92-1 |
China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
ECl@ss 4.0 | 27130800 |
ECl@ss 4.1 | 27130800 |
ECl@ss 5.0 | 27130800 |
ECl@ss 5.1 | 27130800 |
ECl@ss 6.0 | 27130800 |
ECl@ss 7.0 | 27130802 |
ECl@ss 8.0 | 27130802 |
ECl@ss 9.0 | 27130802 |
10. ETIM
ETIM 2.0 | EC000381 |
ETIM 3.0 | EC000381 |
ETIM 4.0 | EC000381 |
ETIM 5.0 | EC000381 |
ETIM 6.0 | EC000381 |
ETIM 7.0 | EC000381 |
11. UNSPSC
UNSPSC 6.01 | 30212010 |
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
UNSPSC 18.0 | 39121620 |
UNSPSC 19.0 | 39121620 |
UNSPSC 20.0 | 39121620 |
UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
23532.77
