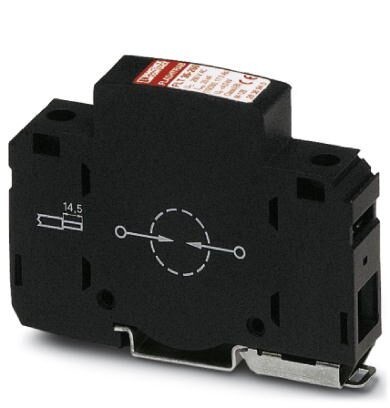

Комбинированный разрядник типа 1/2 FLT 35-260

Описание

Характеристики

Грозозащитный разрядник (тип 1 / класс I / B) с герметичным искровым промежутком Arc-Chopping (с амплитудным ограничением), 1-канальный. Ширина корпуса17,5 мм (1TE)

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Высота 88, 6 мм
Ширина 17, 6 мм
Глубина 66, 2 мм
Единица шага 1 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
3. Общие сведения
Класс испытания согл. МЭК I
T1
Тип EN T1
Система энергоснабжения IEC TN-S
TN-C
TT
Защитная цепь L-PEN
Тип монтажа Монтажная рейка35 мм
Цвет черный
Материал корпуса PA 6.6
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, неразъемный
Полюсов 1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
4. Защитная цепь
Номинальное напряжение UN 230/400 В AC (TN)
230/400 В AC (TT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC (L-PEN) 385 В AC
Номинальный ток IL 80 A
Ток защитного проводника IPE ≤ 0, 1 мА
Потребляемая мощность в режиме ожидания ПК ≤ 35 mVA
Номинальный импульсный ток утечки In (8/20) мкс (L-PEN) 35 кA
Испытательный разрядный ток (10/350) мкс (L-PEN), зарядка 17, 5 Ас
Испытательный разрядный ток (10/350) мкс (L-PEN), удельная энергия 306 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-PEN), пиковое значение тока Iimp 35 кA
Способность к гашению сопровождающего тока Ifi (L-PEN) 3 кA (260 В AC)
1, 5 кA (385 В AC)
Стойкость к короткому замыканию ISCCR 3 кA (260 В AC)
1, 5 кA (385 В AC)
Уровень защиты Up (L-PEN) ≤ 5 кВ
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс ≤ 5 кВ
Характеристика TOV при UT (L-PEN) 440 В AC (5 с / режим устойчивости)
440 В AC (120 мин / режим устойчивости)
Время срабатывания tA (L-PEN) ≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении 80 A AC (gG)
Макс. номинал входного предохранителя при подключении ответвлений 400 A AC (gG)
5. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 4, 5 Нм
Длина снятия изоляции 14, 5 мм
Сечение гибкого проводника мин. 2, 5 мм²
Сечение гибкого проводника макс. 25 мм²
Сечение жесткого проводника мин. 2, 5 мм²
Сечение жесткого проводника макс. 35 мм²
Сечение проводника AWG 6 ... 2
6. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
7. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
8. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130802
ECl@ss 8.0 27130802
ECl@ss 9.0 27130802
9. ETIM
ETIM 2.0 EC000381
ETIM 3.0 EC000381
ETIM 4.0 EC000381
ETIM 5.0 EC000381
ETIM 6.0 EC000381
ETIM 7.0 EC000381
10. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

Phoenix Contact

Последняя стоимость

19015.6

Высота	88, 6 мм
Ширина	17, 6 мм
Глубина	66, 2 мм
Единица шага	1 TE

Степень защиты	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %

Класс испытания согл. МЭК	I
	T1
Тип EN	T1
Система энергоснабжения IEC	TN-S
	TN-C
	TT
Защитная цепь	L-PEN
Тип монтажа	Монтажная рейка35 мм
Цвет	черный
Материал корпуса	PA 6.6
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Модуль для установки на монтажную рейку, неразъемный
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет

Номинальное напряжение UN	230/400 В AC (TN)
	230/400 В AC (TT)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC (L-PEN)	385 В AC
Номинальный ток IL	80 A
Ток защитного проводника IPE	≤ 0, 1 мА
Потребляемая мощность в режиме ожидания ПК	≤ 35 mVA
Номинальный импульсный ток утечки In (8/20) мкс (L-PEN)	35 кA
Испытательный разрядный ток (10/350) мкс (L-PEN), зарядка	17, 5 Ас
Испытательный разрядный ток (10/350) мкс (L-PEN), удельная энергия	306 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-PEN), пиковое значение тока Iimp	35 кA
Способность к гашению сопровождающего тока Ifi (L-PEN)	3 кA (260 В AC)
	1, 5 кA (385 В AC)
Стойкость к короткому замыканию ISCCR	3 кA (260 В AC)
	1, 5 кA (385 В AC)
Уровень защиты Up (L-PEN)	≤ 5 кВ
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс	≤ 5 кВ
Характеристика TOV при UT (L-PEN)	440 В AC (5 с / режим устойчивости)
	440 В AC (120 мин / режим устойчивости)
Время срабатывания tA (L-PEN)	≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении	80 A AC (gG)
Макс. номинал входного предохранителя при подключении ответвлений	400 A AC (gG)

Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4, 5 Нм
Длина снятия изоляции	14, 5 мм
Сечение гибкого проводника мин.	2, 5 мм²
Сечение гибкого проводника макс.	25 мм²
Сечение жесткого проводника мин.	2, 5 мм²
Сечение жесткого проводника макс.	35 мм²
Сечение проводника AWG	6 ... 2

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 4.0	27130800
ECl@ss 4.1	27130800
ECl@ss 5.0	27130800
ECl@ss 5.1	27130800
ECl@ss 6.0	27130800
ECl@ss 7.0	27130802
ECl@ss 8.0	27130802
ECl@ss 9.0	27130802

ETIM 2.0	EC000381
ETIM 3.0	EC000381
ETIM 4.0	EC000381
ETIM 5.0	EC000381
ETIM 6.0	EC000381
ETIM 7.0	EC000381

UNSPSC 6.01	30212010
UNSPSC 7.0901	39121610
UNSPSC 11	39121610
UNSPSC 12.01	39121610
UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620
