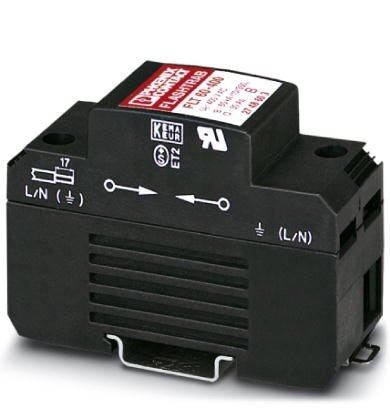

Грозозащитный разрядник (тип 1 / класс I / B) с искровым промежутком Arc-Chopping (с амплитудным ограничением), 1-канальный. Ширина корпуса35 мм (2TE)
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Высота | 90 мм |
| Ширина | 35, 5 мм |
| Глубина | 65, 5 мм |
| Единица шага | 2 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
3. Общие сведения
| Класс испытания согл. МЭК | I |
| T1 | |
| Тип EN | T1 |
| Система энергоснабжения IEC | TN-S |
| TN-C | |
| TT | |
| Защитная цепь | L-PEN |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
4. Защитная цепь
| Номинальное напряжение UN | 230/400 В AC (TN) |
| 230/400 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 400 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 40 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 60 кA |
| Ток разряда молнии(10/350)мкс, заряд | 30 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 900 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 60 кA |
| Способность к гашению сопровождающего тока Ifi | 2, 5 кA |
| Стойкость к короткому замыканию ISCCR | 2, 5 кA |
| Уровень защиты Up | ≤ 5 кВ |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 5 кВ |
| Характеристика TOV при UT | 440 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| Время срабатывания tA | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 500 A AC (gG) |
5. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M6 |
| Момент затяжки | 8 Нм |
| Длина снятия изоляции | 17 мм |
| Сечение гибкого провода | 16 мм² ... 35 мм² |
| Сечение жесткого провода | 10 мм² ... 50 мм² |
| Сечение проводника AWG | 6 ... 1 |
6. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130802 |
| ECl@ss 8.0 | 27130802 |
| ECl@ss 9.0 | 27130802 |
9. ETIM
| ETIM 2.0 | EC000381 |
| ETIM 3.0 | EC000381 |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |
10. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
