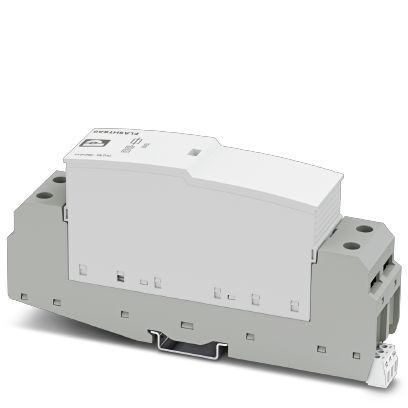

Комбинированный разрядник типа 1/2 FLT-SEC-H-T1-1C-264/25-FM

Описание

Характеристики

Вставной грозозащитный разрядник, тип 1 / класс I, с устойчивым к импульсным токам предохранителем, для 1-фазных электросетей с совмещенными проводниками PE и N (L1, PEN).

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
Высота 167 мм
Ширина 35, 5 мм
Глубина 74, 5 мм
Единица шага 2 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 4000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
3. Общие сведения
Класс испытания согл. МЭК I / II
I
T1 / T2
T1
Тип EN T1 / T2
T1
Система энергоснабжения IEC TN-C
TT
Защитная цепь L-PEN
Тип монтажа Монтажная рейка35 мм
Цвет светло-серый RAL 7035
серый цвет A RAL 7042
Материал корпуса PA 6.6-FR 20 % GF
PBT-FR
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
4. Защитная цепь
Номинальное напряжение UN 240 В AC (TN-C)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 264 В AC
Номинальный импульсный ток утечки In (8/20) мкс 25 кA
Максимальный импульсный ток утечки Imax (8/20) мкс 50 кA
Ток разряда молнии(10/350)мкс, заряд 12, 5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия 160 кДж/Ω
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp 25 кA
Способность к гашению сопровождающего тока Ifi 50 кA
Стойкость к короткому замыканию ISCCR 50 кA
Уровень защиты Up ≤ 1, 5 кВ
Остаточное напряжение Ures ≤ 1, 5 кВ (при In)
≤ 2, 5 кВ (при 50 кА)
≤ 1, 2 кВ (при 12, 5 кА)
≤ 1 кВ (при 5 кА)
≤ 0, 9 кВ (При 2, 5 кА)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс ≤ 1, 5 кВ
Характеристика TOV при UT 415 В AC (5 с / режим устойчивости)
460 В AC (120 мин / режим устойчивости)
Время срабатывания tA ≤ 100 нс
5. Дополнительные технические данные
Способность к гашению сопровождающего тока Ifi 100 кA
Стойкость к короткому замыканию ISCCR 100 кA
Максимальный импульсный ток утечки Imax (8/20) мкс 100 кA (AS/NZS 1768 2007)
Макс. напряжение при длительной нагрузке UC 275 В AC
6. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 12 В AC ... 250 В AC
125 В DC (200 мА DC)
Рабочий ток 10 мA AC ... 1 A AC
1 A DC (30 В DC)
Тип подключения Штекерное / винтовое подключение COMBICON
Резьба винтов M2
Момент затяжки 0, 25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 28 ... 16
7. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 4, 5 Нм
Длина снятия изоляции 18 мм
Сечение гибкого провода 2, 5 мм² ... 35 мм²
Сечение жесткого провода 2, 5 мм² ... 35 мм²
Сечение проводника AWG 13 ... 2
Тип подключения Вилочный наконечник
Сечение гибкого провода 1, 5 мм² ... 16 мм²
8. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
9. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
10. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130802
ECl@ss 8.0 27130802
ECl@ss 9.0 27130802
11. ETIM
ETIM 4.0 EC000381
ETIM 5.0 EC000381
ETIM 6.0 EC000381
ETIM 7.0 EC000381
12. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
