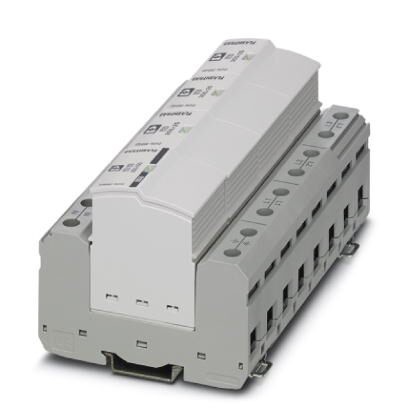

Комбинированный разрядник типа 1/2 FLT-SEC-P-T1-3S-350/25-FM

Описание

Характеристики

Вставной грозозащитный разрядник, соотв. типу 1 / класс I, для 3-фазных сетей питания, с раздельными проводниками PE и N (L1, L2, L3, PE, N).

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Спецификации UL
9. Индикатор / дистанционная сигнализация UL
10. UL данные по присоединению
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
Высота 95, 2 мм
Ширина 142, 4 мм
Глубина 74, 5 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага 8 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 5г (5 - 500 Гц / 2, 5 ч / X, Y, Z)
3. Общие сведения
Класс испытания согл. МЭК I / II
I
T1 / T2
T1
Тип EN T1 / T2
T1
Система энергоснабжения IEC TN-S
TT
Защитная цепь L-N
L-PE
N-PE
Тип монтажа Монтажная рейка35 мм
Цвет светло-серый RAL 7035
серый цвет A RAL 7042
Материал корпуса PA 6.6-FR 20 % GF
PBT-FR
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
4. Защитная цепь
Номинальное напряжение UN 240/415 В AC (TN-S)
240/415 В AC (TT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 350 В AC
Номинальный ток IL 125 A (
Ток защитного проводника IPE ≤ 0, 01 мА
Номинальный импульсный разрядный ток In (8/20) мкс (L-N) 25 кA
Номинальный импульсный ток утечки In (8/20) мкс (L-PE) 25 кA
Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) 100 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) 50 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) 50 кA
Испытательный разрядный ток (10/350) мкс (L-N), зарядка 12, 5 Ас
Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия 160 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp 25 кA
Испытательный разрядный ток (10/350) мкс (L-PE), зарядка 12, 5 Ас
Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия 160 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp 25 кA
Испытательный разрядный ток (10/350) мкс (N-PE), зарядка 50 Ас
Испытательный разрядный ток (10/350) мкс (N-PE), удельная энергия 2500 кДж/Ω
Испытательный разрядный ток (10/350) мкс (N-PE), пиковое значение тока Iimp 100 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 100 кA
Способность к гашению сопровождающего тока Ifi (L-N) 50 кA
Способность к гашению сопровождающего тока Ifi (N-PE) 100 A
Стойкость к короткому замыканию ISCCR 50 кA
Уровень защиты Up (L-N) ≤ 1, 5 кВ
Уровень защиты Up (L-PE) ≤ 2, 5 кВ
Уровень защиты Up (N-PE) ≤ 1, 5 кВ
Остаточное напряжение Ures (L-N) ≤ 1, 5 кВ (при In)
Остаточное напряжение Ures (L-PE) ≤ 2, 5 кВ (при In)
Остаточное напряжение Ures (N-PE) ≤ 1, 5 кВ (при In)
Характеристика TOV при UT (L-N) 415 В AC (5 с / режим устойчивости)
457 В AC (120 мин / режим устойчивости)
Характеристика TOV при UT (N-PE) 1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA ≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении 125 A (gG)
Макс. номинал входного предохранителя при подключении ответвлений 315 A (gG)
5. Дополнительные технические данные
Способность к гашению токов последействия Ifi (L-N) 100 кA (264 В AC)
Стойкость к короткому замыканию ISCCR 100 кA (264 В AC)
Максимальный импульсный ток утечки Imax (8/20) мкс 100 кA (AS/NZS 1768 2007)
6. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 12 В AC ... 250 В AC
125 В DC (200 мА DC)
Рабочий ток 10 мA AC ... 1 A AC
1 A DC (30 В DC)
Тип подключения Штекерное / винтовое подключение COMBICON
Резьба винтов M2
Момент затяжки 0, 25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 28 ... 16
7. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 4, 5 Нм
Длина снятия изоляции 18 мм
Сечение гибкого провода 2, 5 мм² ... 35 мм²
Сечение жесткого провода 2, 5 мм² ... 35 мм²
Сечение проводника AWG 13 ... 2
Тип подключения Вилочный наконечник
Сечение гибкого провода 1, 5 мм² ... 16 мм²
8. Спецификации UL
Тип SPD 2CA
Максимальное напряжение длительной нагрузки MCOV (L-L) 700 В AC
Максимальное напряжение длительной нагрузки MCOV (L-N) 350 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G) 350 В AC
Максимальное напряжение длительной нагрузки MCOV (N-G) 350 В AC
Номинальное напряжение 240/415 В AC
Номинальный ток IL 50 A
Защитная цепь L-L
L-N
L-G
N-G
Система распределения энергии Wye
Номинальная частота 50/60 Гц
Ограничитель номинального напряжения VPR (L-L) 2000 В
Ограничитель номинального напряжения VPR (L-N) 1500 В
Ограничитель номинального напряжения VPR (L-G) 1500 В
Ограничитель номинального напряжения VPR (N-G) 1200 В
Номинальный импульсный разрядный ток In 20 кA
Стойкость к короткому замыканию (SCCR) 50 кA
9. Индикатор / дистанционная сигнализация UL
Рабочее напряжение 125 В AC
Рабочий ток 1 A AC
Момент затяжки 4 lbf-in.
Сечение проводника AWG 30 ... 14
10. UL данные по присоединению
Сечение проводника AWG 3 ... 2
Момент затяжки 40 lbf-in.
11. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130802
ECl@ss 8.0 27130802
ECl@ss 9.0 27130802
14. ETIM
ETIM 4.0 EC000381
ETIM 5.0 EC000381
ETIM 6.0 EC000381
ETIM 7.0 EC000381
15. UNSPSC
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

PHOENIX CONTACT

Высота	95, 2 мм
Ширина	142, 4 мм
Глубина	74, 5 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага	8 TE

Степень защиты	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации)	5г (5 - 500 Гц / 2, 5 ч / X, Y, Z)

Класс испытания согл. МЭК	I / II
	I
	T1 / T2
	T1
Тип EN	T1 / T2
	T1
Система энергоснабжения IEC	TN-S
	TT
Защитная цепь	L-N
	L-PE
	N-PE
Тип монтажа	Монтажная рейка35 мм
Цвет	светло-серый RAL 7035
	серый цвет A RAL 7042
Материал корпуса	PA 6.6-FR 20 % GF
	PBT-FR
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

Номинальное напряжение UN	240/415 В AC (TN-S)
	240/415 В AC (TT)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC	350 В AC
Номинальный ток IL	125 A (
Ток защитного проводника IPE	≤ 0, 01 мА
Номинальный импульсный разрядный ток In (8/20) мкс (L-N)	25 кA
Номинальный импульсный ток утечки In (8/20) мкс (L-PE)	25 кA
Номинальный импульсный разрядный ток In (8/20) мкс (N-PE)	100 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N)	50 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE)	50 кA
Испытательный разрядный ток (10/350) мкс (L-N), зарядка	12, 5 Ас
Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия	160 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp	25 кA
Испытательный разрядный ток (10/350) мкс (L-PE), зарядка	12, 5 Ас
Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия	160 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp	25 кA
Испытательный разрядный ток (10/350) мкс (N-PE), зарядка	50 Ас
Испытательный разрядный ток (10/350) мкс (N-PE), удельная энергия	2500 кДж/Ω
Испытательный разрядный ток (10/350) мкс (N-PE), пиковое значение тока Iimp	100 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс	100 кA
Способность к гашению сопровождающего тока Ifi (L-N)	50 кA
Способность к гашению сопровождающего тока Ifi (N-PE)	100 A
Стойкость к короткому замыканию ISCCR	50 кA
Уровень защиты Up (L-N)	≤ 1, 5 кВ
Уровень защиты Up (L-PE)	≤ 2, 5 кВ
Уровень защиты Up (N-PE)	≤ 1, 5 кВ
Остаточное напряжение Ures (L-N)	≤ 1, 5 кВ (при In)
Остаточное напряжение Ures (L-PE)	≤ 2, 5 кВ (при In)
Остаточное напряжение Ures (N-PE)	≤ 1, 5 кВ (при In)
Характеристика TOV при UT (L-N)	415 В AC (5 с / режим устойчивости)
	457 В AC (120 мин / режим устойчивости)
Характеристика TOV при UT (N-PE)	1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA	≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении	125 A (gG)
Макс. номинал входного предохранителя при подключении ответвлений	315 A (gG)

Способность к гашению токов последействия Ifi (L-N)	100 кA (264 В AC)
Стойкость к короткому замыканию ISCCR	100 кA (264 В AC)
Максимальный импульсный ток утечки Imax (8/20) мкс	100 кA (AS/NZS 1768 2007)

Функция переключения	Переключающий контакт
Рабочее напряжение	12 В AC ... 250 В AC
	125 В DC (200 мА DC)
Рабочий ток	10 мA AC ... 1 A AC
	1 A DC (30 В DC)
Тип подключения	Штекерное / винтовое подключение COMBICON
Резьба винтов	M2
Момент затяжки	0, 25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого провода	0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода	0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG	28 ... 16

Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4, 5 Нм
Длина снятия изоляции	18 мм
Сечение гибкого провода	2, 5 мм² ... 35 мм²
Сечение жесткого провода	2, 5 мм² ... 35 мм²
Сечение проводника AWG	13 ... 2
Тип подключения	Вилочный наконечник
Сечение гибкого провода	1, 5 мм² ... 16 мм²

Тип SPD	2CA
Максимальное напряжение длительной нагрузки MCOV (L-L)	700 В AC
Максимальное напряжение длительной нагрузки MCOV (L-N)	350 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G)	350 В AC
Максимальное напряжение длительной нагрузки MCOV (N-G)	350 В AC
Номинальное напряжение	240/415 В AC
Номинальный ток IL	50 A
Защитная цепь	L-L
	L-N
	L-G
	N-G
Система распределения энергии	Wye
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-L)	2000 В
Ограничитель номинального напряжения VPR (L-N)	1500 В
Ограничитель номинального напряжения VPR (L-G)	1500 В
Ограничитель номинального напряжения VPR (N-G)	1200 В
Номинальный импульсный разрядный ток In	20 кA
Стойкость к короткому замыканию (SCCR)	50 кA

Рабочее напряжение	125 В AC
Рабочий ток	1 A AC
Момент затяжки	4 lbf-in.
Сечение проводника AWG	30 ... 14

Сечение проводника AWG	3 ... 2
Момент затяжки	40 lbf-in.

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27130800
ECl@ss 4.1	27130800
ECl@ss 5.0	27130800
ECl@ss 5.1	27130800
ECl@ss 6.0	27130800
ECl@ss 7.0	27130802
ECl@ss 8.0	27130802
ECl@ss 9.0	27130802

ETIM 4.0	EC000381
ETIM 5.0	EC000381
ETIM 6.0	EC000381
ETIM 7.0	EC000381

UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620
