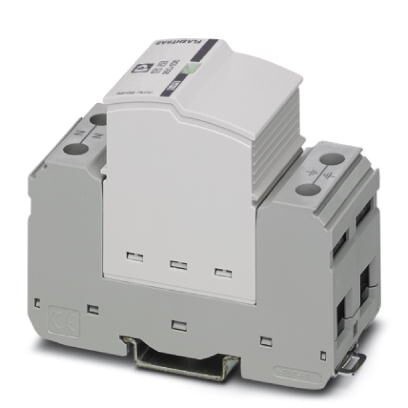

Вставной грозозащитный разрядник, соотв. типу 1 / класс I, для применения в сетях электропитания между проводниками PE и N.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Спецификации UL
8. Индикатор / дистанционная сигнализация UL
9. UL данные по присоединению
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Спецификации UL
8. Индикатор / дистанционная сигнализация UL
9. UL данные по присоединению
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Размеры
| Высота | 95, 2 мм |
| Ширина | 35, 6 мм |
| Глубина | 74, 5 мм |
| Единица шага | 2 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | I / II |
| I | |
| T1 / T2 | |
| T1 | |
| Тип EN | T1 / T2 |
| T1 | |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Защитная цепь | N-PE |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
4. Защитная цепь
| Номинальное напряжение UN | 240 В AC (TN - only N-PE) |
| 240 В AC (TT - only N-PE) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Номинальный ток IL | 125 A ( |
| Ток защитного проводника IPE | ≤ 0, 01 мА |
| Номинальный импульсный ток утечки In (8/20) мкс | 100 кA |
| Ток разряда молнии(10/350)мкс, заряд | 50 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 2500 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 100 кA |
| Способность к гашению сопровождающего тока Ifi | 100 A |
| Уровень защиты Up | ≤ 1, 5 кВ |
| Остаточное напряжение Ures | ≤ 1, 5 кВ (при In) |
| ≤ 1 кВ (При 10 кА) | |
| ≤ 0, 9 кВ (при 5 кА) | |
| ≤ 0, 8 кВ (При 3 кА) | |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1, 5 кВ |
| Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA | ≤ 100 нс |
5. Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
| Рабочее напряжение | 12 В AC ... 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 10 мA AC ... 1 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0, 25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение проводника AWG | 28 ... 16 |
6. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 4, 5 Нм |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого провода | 2, 5 мм² ... 35 мм² |
| Сечение жесткого провода | 2, 5 мм² ... 35 мм² |
| Сечение проводника AWG | 13 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1, 5 мм² ... 16 мм² |
7. Спецификации UL
| Тип SPD | 2CA |
| Максимальное напряжение длительной нагрузки MCOV | 350 В AC |
| Номинальное напряжение | 240 В AC |
| Защитная цепь | N-G |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Ограничитель номинального напряжения VPR | 1200 В |
| Номинальный импульсный разрядный ток In | 20 кA |
8. Индикатор / дистанционная сигнализация UL
| Рабочее напряжение | 125 В AC |
| Рабочий ток | 1 A AC |
| Момент затяжки | 4 lbf-in. |
| Сечение проводника AWG | 30 ... 14 |
9. UL данные по присоединению
| Сечение проводника AWG | 3 ... 2 |
| Момент затяжки | 40 lbf-in. |
10. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130802 |
| ECl@ss 8.0 | 27130802 |
| ECl@ss 9.0 | 27130802 |
13. ETIM
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |
14. UNSPSC
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
