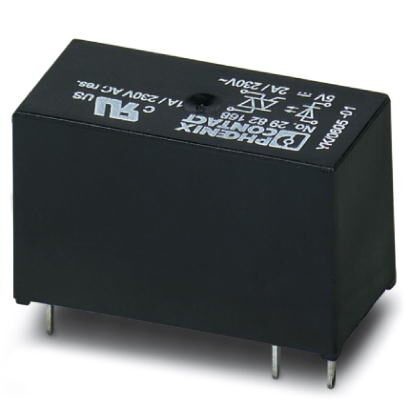

Вставное миниатюрное полупроводниковое реле, силовое полупроводниковое реле, 1 замыкающий контакт, вход5 В DC, выход24-253 В перем. тока/ 2 A
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Ширина | 12, 7 мм |
| Высота | 29 мм |
| Глубина | 15, 7 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Степень защиты | RT III |
3. Входные данные
| Входное номинальное напряжение UN | 5 В DC |
| Диапазон входных напряжений относительно UN | 0, 8 ... 1, 2 |
| Диапазон входных напряжений | 4 В DC ... 6 В DC |
| Порог срабатывания, сигнал "0", напряжение | |
| Порог срабатывания, сигнал "1", напряжение | >3 В DC |
| Типовой входной ток при UN | 15 мА |
| Время включения, типовое | 10 мс |
| Время отключения, типовое | 10 мс |
| Наименование защиты | Защита от переполюсовки |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Частота передачи | 10 Гц |
| Мощность потерь при номинальных условиях | 0, 08 Вт |
4. Выходные данные
| Выходное номинальное напряжение | 230 В AC |
| Диапазон выходного напряжения | 24 В AC ... 253 В AC |
| Макс. ток продолжительной нагрузки | 2 A (См. график завис. пар.) |
| Максимальный пусковой ток | 30 A (10 мс) |
| Ток нагрузки, минимальный | 25 мА |
| Ток утечки | |
| Импульсный ток | 30 A (10 мс) |
| Предельная нагрузка | 4 A2c (tp = 10 мс, при 25 °C) |
| Падение напряжения при макс. рабочем токе | ≤ 1 В |
| Выходная коммутация | 2-проводная, без массы, нулевой выключатель |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | RC-звено |
5. Общие сведения
| Испытательное напряжение, вход / выход | 2, 5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Указания по монтажу | см. график зависимости от темп. |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
6. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 250 В AC |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371000 |
| ECl@ss 5.1 | 27371000 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371604 |
| ECl@ss 8.0 | 27371604 |
| ECl@ss 9.0 | 27371604 |
9. ETIM
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
10. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 18.0 | 39122326 |
| UNSPSC 19.0 | 39122326 |
| UNSPSC 20.0 | 39122326 |
| UNSPSC 21.0 | 39122326 |
Характеристики
Бренд
PHOENIX CONTACT
