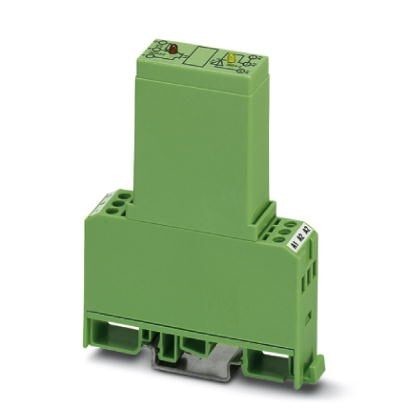

Модуль полупроводникового реле EMG 17-OV- 24DC/ 24DC/2

Описание

Характеристики

Силовое полупроводниковое реле, со световым индикатором и защитной схемой во входной и выходной цепи, вход24 В пост.тока, выходс защитой от короткого замыкания, 10-30 В пост.тока/макс. 2 А

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 17, 5 мм
Высота 75 мм
Глубина 102 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C
Степень защиты IP20
4. Входные данные
Входное номинальное напряжение UN 24 В DC
Диапазон входных напряжений относительно UN 0, 8 ... 1, 2
Диапазон входных напряжений 19, 2 В DC ... 28, 8 В DC
Порог срабатывания, сигнал "0", относительно UN ≤ 0, 4
Порог срабатывания, сигнал "1", относительно UN ≥ 0, 8
Типовой входной ток при UN 3, 5 мА
Время включения, типовое 120 мкс
Время отключения, типовое 400 мкс
Индикатор состояния LED желт.
Наименование защиты Защита от переполюсовки
Защита от перенапр.
Защитная цепь / модуль Диод защиты от переполюсовки
Варистор
Частота передачи 1000 Гц
5. Выходные данные
Выходное номинальное напряжение 24 В DC
Диапазон выходного напряжения 10 В DC ... 30 В DC
Макс. ток продолжительной нагрузки 2 A (См. график завис. пар.)
Ток утечки 150 мкA
Пиковое запирающее напряжение 33 В DC (Запирающее напряжение между коллектором и эмиттером)
Ограничение тока при коротком замыкании >2 A (защищен от коротких замыканий)
Падение напряжения при макс. рабочем токе ≤ 0, 3 В
Выходная коммутация 3-проводная схема, с заземлением
Индикация ошибок СИД красн.
Наименование защиты Защита от переполюсовки
безынерционный
Защита от перенапр.
Защитная цепь / модуль Диод защиты от переполюсовки
Защитный диод
Cтабилитроны
6. Общие сведения
Испытательное напряжение, вход / выход 2, 5 кВ AC
2, 5 кВ AC
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
Режим работы 100 % ED
Класс воспламеняемости согласно UL 94 V0
7. Параметры подключения
Наименование, подключение Сторона входа
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12
8. Параметры подключения 2
Наименование, подключение Сторона выхода
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12
9. Стандарты и предписания
Стандарты / нормативные документы МЭК 60664
EN 50178
Изоляция Основная изоляция
Степень загрязнения 2
Категория перенапряжения III
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27371100
ECl@ss 4.1 27371100
ECl@ss 5.0 27371000
ECl@ss 5.1 27371000
ECl@ss 6.0 27371600
ECl@ss 7.0 27371604
ECl@ss 8.0 27371604
ECl@ss 9.0 27371604
12. ETIM
ETIM 2.0 EC001504
ETIM 3.0 EC001504
ETIM 4.0 EC001504
ETIM 5.0 EC001504
ETIM 6.0 EC001504
ETIM 7.0 EC001504
13. UNSPSC
UNSPSC 6.01 30211916
UNSPSC 7.0901 39121542
UNSPSC 11 39121542
UNSPSC 12.01 39121542
UNSPSC 13.2 39122326
UNSPSC 18.0 39122326
UNSPSC 19.0 39122326
UNSPSC 20.0 39122326
UNSPSC 21.0 39122326
