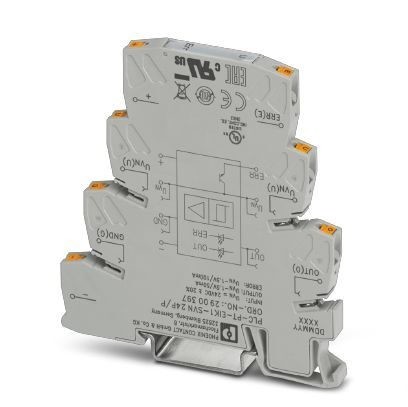

PLC-INTERFACE для приложений NAMUR, состоит из основной клеммы PLC-BPТ.../21 с зажимом push-in и встроенной схемой, для монтажной рейки NS 35/7,5, коммутация на плюс, 1 замыкающий контакт, входное напряжение 24 В DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 6, 2 мм |
| Высота | 80 мм |
| Глубина | 86 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
4. Входные данные
| Наименование | Питание устройства |
| Входное номинальное напряжение UN | 24 В DC ±20 % |
| Диапазон входных напряжений относительно UN | 0, 8 ... 1, 2 |
| Диапазон входных напряжений | 19, 2 В DC ... 26, 4 В DC |
| Типовой входной ток при UN | около 14 мА |
| Потребляемый ток, макс. | около 70 мА (При выходном токе 50 мА) |
| Индикация рабочего напряжения | LED зел. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Cтабилитроны | |
| Наименование | Цепь управления |
| Входное номинальное напряжение UN | 8, 2 В DC ±10 % |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Cтабилитроны |
| Напряжение без нагрузки | 8, 2 В DC ±10 % |
| Точка переключения | ≥ 2, 1 мА (в проводящем состоянии) |
| ≤ 1, 2 мА (в запертом состоянии) | |
| 6, 3 мА ... 10 мА (при коротком замыкании) | |
| 0 мА ... 0, 35 мА (при обрыве проводника) | |
| Гистерезис переключения | около 0, 2 мА |
| Внутреннее сопротивление | около 1 кΩ |
| Длина кабеля | |
| Мощность потерь при номинальных условиях | 0, 34 Вт |
5. Выходные данные
| Наименование | Сигнальный выход |
| Выходное номинальное напряжение | ≤ 100 мВ (в проводящем состоянии) |
| UVN - URв запертом состоянии | |
| Макс. ток продолжительной нагрузки | 50 мА |
| Частота передачи | около 350 Гц |
| Падение напряжения при макс. рабочем токе | ≤ 1, 5 В (UR) |
| Индикатор состояния | LED зел. |
| Индикация ошибок | СИД красн. |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Cтабилитроны |
| Наименование | Выход сигнала о неисправности |
| Выходное номинальное напряжение | UVN - Uост. |
| Макс. ток продолжительной нагрузки | 50 мА |
| Падение напряжения при макс. рабочем токе | ≤ 2 В (Uост.) |
| Индикация ошибок | СИД красн. |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Cтабилитроны |
6. Общие сведения
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
7. Параметры подключения
| Наименование, подключение | Сторона входа |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Сторона выхода |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Подключение согласно стандарту | CUL |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 50 В DC |
| Расчетное импульсное напряжение | 0, 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | I |
10. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371000 |
| ECl@ss 5.1 | 27371000 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371604 |
| ECl@ss 8.0 | 27371604 |
| ECl@ss 9.0 | 27371604 |
13. ETIM
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
14. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 18.0 | 39122326 |
| UNSPSC 19.0 | 39122326 |
| UNSPSC 20.0 | 39122326 |
| UNSPSC 21.0 | 39122326 |
Характеристики
Бренд
PHOENIX CONTACT
