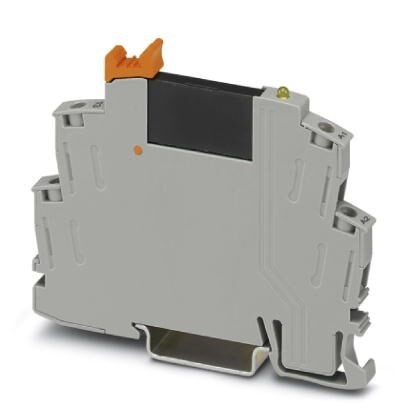

Цоколь реле RIF-0..., для миниатюрных силовых реле с 1 переключающим контактом или полупроводниковым реле аналогичной конструкции, винтовой зажим, для монтажа на NS 35/7,5
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 6, 2 мм |
| Высота | 84 мм |
| Глубина | 68 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
4. Входные данные
| Диапазон входных напряжений | 19, 2 В DC ... 28, 8 В DC |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Порог срабатывания, сигнал "0", относительно UC | |
| Порог срабатывания, сигнал "1", относительно UC | >0, 8 |
| Время включения, типовое | 10 мс |
| Время отключения, типовое | 10 мс |
| Индикатор состояния | LED желт. |
| Наименование защиты | Защитный диод |
| Частота передачи | 10 Гц |
| Мощность потерь при номинальных условиях | 0, 19 Вт |
5. Выходные данные
| Диапазон выходного напряжения | 24 В AC ... 253 В AC (50/60 Гц) |
| Макс. ток продолжительной нагрузки | 0, 75 A (См. график завис. пар.) |
| Максимальный пусковой ток | 30 A (10 мс) |
| Ток нагрузки, минимальный | 10 мА |
| Ток утечки | 1 мА (в отключенном состоянии) |
| Импульсный ток | 30 A AC (tp = 20 мс, при 25 °C) |
| Предельная нагрузка | 4, 5 A2c (tp = 10 мс, при 25 °C) |
| Ограничение верхнего предела напряжения | >275 В |
| Падение напряжения при макс. рабочем токе | |
| Выходная коммутация | 2-провод., нулевой выключатель |
| Наименование защиты | Цепь RCV |
6. Общие сведения
| Испытательное напряжение, вход / выход | 2, 5 кВeff (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V2 (Корпус) |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 2, 5 мм² (Кабельный наконечник без изолирующего хомута) | |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 1, 5 мм² |
| 0, 5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 12 (жесткий) |
| 20 ... 14 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0, 5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 2, 5 мм² |
| 0, 5 мм² ... 2, 5 мм² (Кабельный наконечник без изолирующего хомута) | |
| 0, 5 мм² ... 1, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0, 5 мм² ... 1, 5 мм² |
| 0, 5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 12 (жесткий) |
| 20 ... 14 (гибкий) | |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
