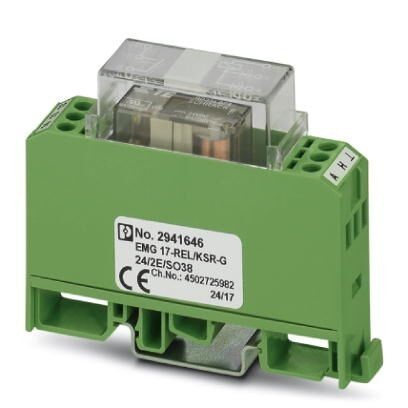

Релейный модуль для высоких токов длительной нагрузки, со впаянными реле, материал контактов (AgSnO)для коммутации нагрузок от средних до больших, 1 замыкающий контакт, входное напряжение 24 В DC, макс. ток продолжительной нагрузки 10 А, с 2 входами для ручного/автоматического режимов
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 75 мм |
| Глубина | 62, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0, 9 ... 1, 1 |
| Типовой входной ток при UN | 23 мА |
| Время срабатывания, типовое | 9 мс |
| Время возврата, типовое | 10 мс |
| Защитная схема | Защитный диод Защитный диод |
| Защита от переполюсовки Диод защиты от переполюсовки | |
| Индикация рабочего напряжения | Автоматический режимжелтый светодиод, ручной режимкрасный светодиод |
| Мощность потерь при номинальных условиях | 0, 55 Вт |
5. Контактная часть
| Исполнение контакта | 1 контакт, 1 замыкатель |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 120 A (20 мс) |
| Макс. ток продолжительной нагрузки | 10 A |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 120 Вт (При 48 В DC) | |
| 85 Вт (При 60 В DC) | |
| 70 Вт (При 110 В DC) | |
| 90 Вт (При 220 В DC) | |
| 100 Вт (При 250 В DC) | |
| 2500 ВА (При 250 В AC) | |
| Мощность отключения (нелинейная нагрузка), максимальная | На заказ |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Монтажное положение | на выбор |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
9. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Изоляция | безопасное разделение |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
