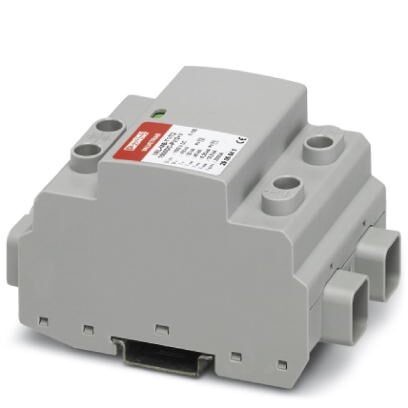

Грозозащитный разрядник / УЗИП для 2-полюсных изолированных систем пост. напряжения 1500 В, монтаж на несущей рейке, варисторы с контролем температуры, индикаторы состояния на каждом модуле.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Схема защиты со стороны постоянного напряжения (DC)
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Схема защиты со стороны постоянного напряжения (DC)
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 120 мм |
| Ширина | 71, 2 мм |
| Глубина | 65, 5 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 4 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 6000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 50г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | PV I / II |
| PV T1 / T2 | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | DC |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Конфигурация подсоединения | Конфигурация Y |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | серый цвет A RAL 7042 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Дальнейшие описания
| Указание | Изделие также рассчитано на использование в ФГ-установках при макс. токе короткого замыкания ISCPV = 15 кА (согласно EN 50539-112013). |
5. Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 1500 В DC |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | |
| Номинальный ток IL | 50 A |
| Ток защитного проводника IPE | ≤ 100 мкА пост. тока |
| ≤ 540 мкА перем. тока | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 150 mVA |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Ток разряда молнии (10/350)мкс, заряд | 3, 125 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 9, 77 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 6, 25 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 12, 5 кA |
| Уровень защиты Up | ≤ 4, 5 кВ |
| Остаточное напряжение Ures | ≤ 4, 5 кВ (при In) |
| ≤ 3, 3 кВ (При 3 кА) | |
| ≤ 3, 6 кВ (при 6, 25 кА) | |
| ≤ 3, 8 кВ (При 10 кА) | |
| ≤ 4, 2 кВ (При 15 кА) | |
| ≤ 5, 4 кВ (при 40 кА) | |
| Время срабатывания tA | ≤ 25 нс |
| Сопротивление изоляции Riso | >5 ГΩ (при 500 В DC) |
6. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 2, 5 мм² ... 35 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 2, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 10 мм² |
| Сечение проводника AWG | 14 ... 2 |
7. Стандарты и предписания
| Стандарты/нормативные документы | EN 50539-11 2013 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130802 |
| ECl@ss 8.0 | 27130802 |
| ECl@ss 9.0 | 27130802 |
10. ETIM
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |
11. UNSPSC
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
