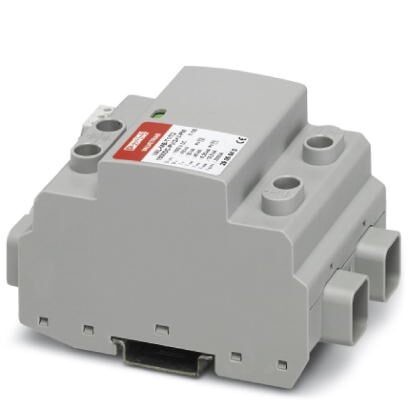

Грозозащитный разрядник / УЗИП для 2-полюсных изолированных систем пост. напряжения 1500 В, монтаж на несущей рейке, с контактом для передачи дистанционного сигнала, варисторы с контролем температуры, индикаторы состояния на каждом модуле.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Схема защиты со стороны постоянного напряжения (DC)
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Схема защиты со стороны постоянного напряжения (DC)
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Высота | 120 мм |
| Ширина | 71, 2 мм |
| Глубина | 65, 5 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 4 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 6000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 50г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | PV I / II |
| PV T1 / T2 | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | DC |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Конфигурация подсоединения | Конфигурация Y |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | серый цвет A RAL 7042 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
4. Дальнейшие описания
| Указание | Изделие также рассчитано на использование в ФГ-установках при макс. токе короткого замыкания ISCPV = 15 кА (согласно EN 50539-112013). |
5. Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 1500 В DC |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | |
| Номинальный ток IL | 50 A |
| Ток защитного проводника IPE | ≤ 100 мкА пост. тока |
| ≤ 50 мкА перем. тока | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 150 mVA |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Ток разряда молнии (10/350)мкс, заряд | 3, 125 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 9, 77 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 6, 25 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 12, 5 кA |
| Уровень защиты Up | ≤ 4, 5 кВ |
| Остаточное напряжение Ures | ≤ 4, 5 кВ (при In) |
| ≤ 3, 3 кВ (При 3 кА) | |
| ≤ 3, 6 кВ (при 6, 25 кА) | |
| ≤ 3, 8 кВ (При 10 кА) | |
| ≤ 4, 2 кВ (При 15 кА) | |
| ≤ 5, 4 кВ (при 40 кА) | |
| Время срабатывания tA | ≤ 25 нс |
| Сопротивление изоляции Riso | >5 ГΩ (при 500 В DC) |
6. Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 5 В DC ... 30 В DC | |
| Рабочий ток | 5 мA AC ... 1, 5 A AC |
| 5 мА DC ... 1 A DC | |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M2 |
| Момент затяжки | 0, 25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение проводника AWG | 28 ... 16 |
7. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 2, 5 мм² ... 35 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 2, 5 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 10 мм² |
| Сечение проводника AWG | 14 ... 2 |
8. Стандарты и предписания
| Стандарты/нормативные документы | EN 50539-11 2013 |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130802 |
| ECl@ss 8.0 | 27130802 |
| ECl@ss 9.0 | 27130802 |
11. ETIM
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |
12. UNSPSC
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
