Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 1000DC-PV/2+V

Описание

Характеристики

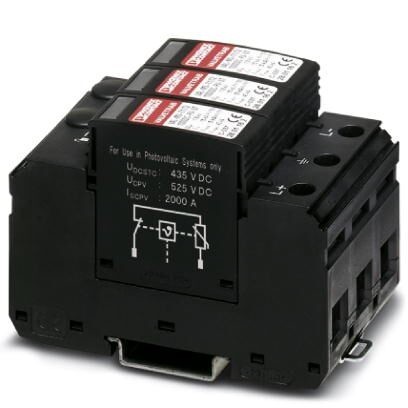

Молниеотвод / разрядник для защиты от перенапряжений для 2-полюсных изолированных систем пост. напряжения (1000 В), монтаж на DIN-рейке, 3-полюсный базовый элемент, три вставных варистора с контролем температуры, индикаторы состояния на каждом штекере.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Схема защиты со стороны постоянного напряжения (DC)
6. Параметры соединения
7. Спецификации UL
8. UL данные по присоединению
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
Высота 89, 8 мм
Ширина 53, 4 мм
Глубина 65, 7 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага 3 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 60г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 7, 5г (5-500 Гц / 2, 5 ч / XYZ)
3. Общие сведения
Класс испытания согл. МЭК PV I / II
PV T1 / T2
Тип EN T1 / T2
Поведение SPD в случае отказа OCM (Устойчивость к сбою разъединения)
Конфигурация подсоединения Конфигурация Y
Место монтажа Внутреннее помещение
Доступность Доступное
Место встраивания расцепителя Внутреннее
Защитная цепь (L+) - (L-)
(L+) - PE
(L-) - PE
Тип монтажа Монтажная рейка35 мм
Цвет иссиня-чёрный RAL 9005
Материал корпуса PA 6.6-FR
PBT-FR
Степень загрязнения 2
Расстояние до активных и заземленных компонентов 8 мм
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Сообщение, неисправность устройства для защиты от импульсных перенапряжений cветовой
4. Дальнейшие описания
Указание Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм.
5. Схема защиты со стороны постоянного напряжения (DC)
Макс. напряжение при длительной нагрузке UCPV 1050 В DC
Стойкость к короткому замыканию ISCPV 2000 A
Длительный ток ICPV
Номинальный ток IL 80 A
Ток защитного проводника IPE ≤ 20 мкА пост. тока
≤ 350 мкА перем. тока
Потребляемая мощность в режиме ожидания ПК ≤ 25 mVA
Номинальный ток утечки (8/20) мкс 15 кA
Максимальный импульсный ток утечки Imax (8/20) мкс 40 кA
Ток разряда молнии (10/350)мкс, заряд 2, 5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия 6, 25 кДж/Ω
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp 5 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 40 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 5 кA
Уровень защиты Up ≤ 3, 5 кВ
Остаточное напряжение Ures ≤ 3, 5 кВ (при In)
≤ 2, 9 кВ (при 5 кА)
≤ 3, 2 кВ (При 10 кА)
≤ 3, 7 кВ (при 20 кА)
≤ 4, 1 кВ (при 30 кА)
≤ 4, 6 кВ (при 40 кА)
Время срабатывания tA ≤ 25 нс
Сопротивление изоляции Riso >5 ГΩ (при 500 В DC)
6. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 3 Нм (1, 5 мм² ... 16 мм²)
4, 5 Нм (25 мм² ... 35 мм²)
Длина снятия изоляции 16 мм
Сечение гибкого провода 1, 5 мм² ... 25 мм²
Сечение жесткого провода 1, 5 мм² ... 35 мм²
Сечение проводника AWG 15 ... 2
Тип подключения Вилочный наконечник
Сечение гибкого провода 1, 5 мм² ... 16 мм²
7. Спецификации UL
Тип SPD 1CA
Максимальное напряжение длительной нагрузки MCOV 1170 В DC
Номинальное напряжение 1170 В DC
Защитная цепь (L+) - (L-)
(L+) - G
(L-) - G
Система распределения энергии DC PV
Ограничитель номинального напряжения VPR 3 кВ
Номинальный импульсный разрядный ток In 10 кA
Стойкость к короткому замыканию (SCCR) 50 кA
8. UL данные по присоединению
Сечение проводника AWG 10 ... 2
Момент затяжки 30 lbf-in.
9. Стандарты и предписания
Стандарты/нормативные документы EN 50539-11 2013
10. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130802
ECl@ss 8.0 27130802
ECl@ss 9.0 27130802
12. ETIM
ETIM 3.0 EC000941
ETIM 4.0 EC000941
ETIM 5.0 EC000381
ETIM 6.0 EC000381
ETIM 7.0 EC000381
13. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

Phoenix Contact

Последняя стоимость

12747.39
