Универсальный молниеотвод / УЗИП на базе варисторов для 1-фазных цепей электропитания с общим проводником N и PE (2-проводная системаL1, PEN), с контактом удаленного оповещения.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 96, 8 мм |
| Ширина | 17, 6 мм |
| Глубина | 77, 5 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 1 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 7, 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | I / II |
| I | |
| T1 / T2 | |
| T1 | |
| Тип EN | T1 / T2 |
| T1 | |
| Система энергоснабжения IEC | TN-S |
| TN-C | |
| TT | |
| Защитная цепь | L-N |
| L-PEN | |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
4. Защитная цепь
| Номинальное напряжение UN | 240 В AC (TN-C, TN-S) |
| 240 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 335 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 800 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 270 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 12, 5 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
| Ток разряда молнии(10/350)мкс, заряд | 6, 25 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12, 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 12, 5 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 12, 5 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 1, 2 кВ |
| ≤ 1, 6 кВ (30 кA - 8/20 мкс) | |
| Остаточное напряжение Ures | ≤ 1, 2 кВ (при In) |
| ≤ 1, 1 кВ (При 10 кА) | |
| ≤ 1 кВ (при 5 кА) | |
| ≤ 0, 9 кВ (При 3 кА) | |
| Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG - 16 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A (gG) |
5. Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 30 В DC | |
| Рабочий ток | 5 мA AC ... 1 A AC |
| 1 A DC | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0, 25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение проводника AWG | 28 ... 16 |
6. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1, 5 мм² ... 16 мм²) |
| 4, 5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1, 5 мм² ... 25 мм² |
| Сечение жесткого провода | 1, 5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1, 5 мм² ... 16 мм² |
7. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130802 |
| ECl@ss 8.0 | 27130802 |
| ECl@ss 9.0 | 27130802 |
10. ETIM
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |
11. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
25338.99

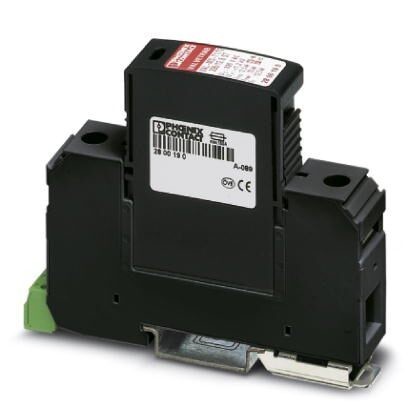

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 335/12.5/3+0
