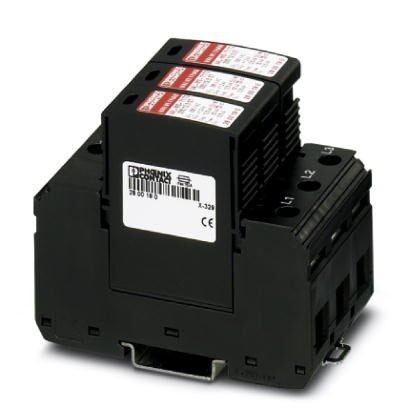

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 335/12.5/3+0

Описание

Характеристики

Универсальный вставной молниеотвод / УЗИП на базе варисторов для 3-фазный цепей электропитания с общим проводником N и PE (4-проводная системаL1, L2, L3, PEN).

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. UL данные по присоединению
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
Высота 89, 8 мм
Ширина 53, 4 мм
Глубина 77, 5 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага 3 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 7, 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z)
3. Общие сведения
Класс испытания согл. МЭК I / II
I
T1 / T2
T1
Тип EN T1 / T2
T1
Система энергоснабжения IEC TN-C
Защитная цепь L-PEN
Тип монтажа Монтажная рейка35 мм
Цвет иссиня-чёрный RAL 9005
Материал корпуса PA 6.6
PBT
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений cветовой
4. Защитная цепь
Номинальное напряжение UN 240/415 В AC (TN-C)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 335 В AC
Номинальный ток IL 80 A
Ток защитного проводника IPE ≤ 2400 мкA
Потребляемая мощность в режиме ожидания ПК ≤ 810 mVA
Номинальный импульсный ток утечки In (8/20) мкс 12, 5 кA
Максимальный импульсный ток утечки Imax (8/20) мкс 50 кA
Ток разряда молнии(10/350)мкс, заряд 6, 25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия 39 кДж/Ω
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp 12, 5 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 150 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 37, 5 кA
Стойкость к короткому замыканию ISCCR 25 кA
Уровень защиты Up ≤ 1, 2 кВ
≤ 1, 6 кВ (30 кA - 8/20 мкс)
Остаточное напряжение Ures ≤ 1, 2 кВ (при In)
≤ 1, 1 кВ (При 10 кА)
≤ 1 кВ (при 5 кА)
≤ 0, 9 кВ (При 3 кА)
Характеристика TOV при UT 415 В AC (5 с / режим устойчивости)
457 В AC (120 мин / режим безопасного сбоя)
Время срабатывания tA ≤ 25 нс
Макс. номинал входного предохранителя при V-образном проходном подключении 80 A (gG - 16 мм²)
Макс. номинал входного предохранителя при подключении ответвлений 160 A (gG)
5. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 3 Нм (1, 5 мм² ... 16 мм²)
4, 5 Нм (25 мм² ... 35 мм²)
Длина снятия изоляции 16 мм
Сечение гибкого провода 1, 5 мм² ... 25 мм²
Сечение жесткого провода 1, 5 мм² ... 35 мм²
Сечение проводника AWG 15 ... 2
Тип подключения Вилочный наконечник
Сечение гибкого провода 1, 5 мм² ... 16 мм²
6. Спецификации UL
Тип SPD 4CA
Максимальное напряжение длительной нагрузки MCOV (L-L) 335 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G) 335 В AC
Номинальное напряжение 240 В AC
Защитная цепь L-L
L-G
Система распределения энергии Delta
Номинальная частота 50/60 Гц
Измеренное предельное напряжение MLV (L-L) 3570 В
Измеренное предельное напряжение MLV (L-G) 2630 В
Номинальный импульсный разрядный ток In (L-L) 20 кA
Номинальный импульсный разрядный ток In (L-G) 20 кA
7. UL данные по присоединению
Сечение проводника AWG 10 ... 2
Момент затяжки 30 lbf-in.
8. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
9. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
10. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130802
ECl@ss 8.0 27130802
ECl@ss 9.0 27130802
11. ETIM
ETIM 2.0 EC000941
ETIM 3.0 EC000941
ETIM 4.0 EC000381
ETIM 5.0 EC000381
ETIM 6.0 EC000381
ETIM 7.0 EC000381
12. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
