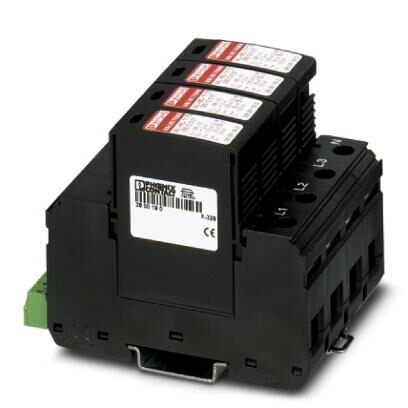

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 335/12.5/4+0-FM

Описание

Характеристики

Вставной молниезащитный разрядник на базе варистора для 3-фазных сетей электропитания TN-S с раздельными проводниками N и PE (5-проводная системаL1, L2, L3, N, PE), для классов молниезащиты III и IV, с контактом устройства дистанционной сигнализации.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Спецификации UL
8. Индикатор / дистанционная сигнализация UL
9. UL данные по присоединению
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Размеры
Высота 98, 7 мм
Ширина 71, 2 мм
Глубина 77, 5 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага 4 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 7, 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z)
3. Общие сведения
Класс испытания согл. МЭК I / II
T1 / T2
T1
Тип EN T1 / T2
T1
Система энергоснабжения IEC TN-S
Защитная цепь L-PE
N-PE
Тип монтажа Монтажная рейка35 мм
Цвет иссиня-чёрный RAL 9005
Материал корпуса PA 6.6
PBT
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
4. Защитная цепь
Номинальное напряжение UN 240/415 В AC (TN-S)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 335 В AC
Номинальный ток IL 80 A
Ток защитного проводника IPE ≤ 3, 2 мА
Потребляемая мощность в режиме ожидания ПК ≤ 1080 mVA
Номинальный импульсный ток утечки In (8/20) мкс 12, 5 кA
Максимальный импульсный ток утечки Imax (8/20) мкс 50 кA
Ток разряда молнии(10/350)мкс, заряд 6, 5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия 39 кДж/Ω
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp 12, 5 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 200 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 50 кA
Стойкость к короткому замыканию ISCCR 25 кA
Уровень защиты Up ≤ 1, 2 кВ
≤ 1, 6 кВ (30 кA - 8/20 мкс)
Остаточное напряжение Ures ≤ 1, 2 кВ (при In)
≤ 1, 1 кВ (При 10 кА)
≤ 1 кВ (при 5 кА)
≤ 0, 9 кВ (При 3 кА)
Характеристика TOV при UT 415 В AC (5 с / режим устойчивости)
457 В AC (120 мин / режим безопасного сбоя)
Время срабатывания tA ≤ 25 нс
Макс. номинал входного предохранителя при V-образном проходном подключении 80 A (gG - 16 мм²)
Макс. номинал входного предохранителя при подключении ответвлений 160 A (gG)
5. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 5 В AC ... 250 В AC
30 В DC
Рабочий ток 5 мA AC ... 1, 5 A AC
1 A DC
Тип подключения Штекерное / винтовое подключение COMBICON
Резьба винтов M2
Момент затяжки 0, 25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 28 ... 16
6. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 3 Нм (1, 5 мм² ... 16 мм²)
4, 5 Нм (25 мм² ... 35 мм²)
Длина снятия изоляции 16 мм
Сечение гибкого провода 1, 5 мм² ... 25 мм²
Сечение жесткого провода 1, 5 мм² ... 35 мм²
Сечение проводника AWG 15 ... 2
Тип подключения Вилочный наконечник
Сечение гибкого провода 1, 5 мм² ... 16 мм²
7. Спецификации UL
Тип SPD 4CA
Максимальное напряжение длительной нагрузки MCOV (L-L) 670 В AC
Максимальное напряжение длительной нагрузки MCOV (L-N) 670 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G) 335 В AC
Максимальное напряжение длительной нагрузки MCOV (N-G) 335 В AC
Номинальное напряжение 415/240 В AC
Защитная цепь L-L
L-N
L-G
N-G
Система распределения энергии Wye
Номинальная частота 50/60 Гц
Измеренное предельное напряжение MLV (L-L) 3650 В
Измеренное предельное напряжение MLV (L-N) 3650 В
Измеренное предельное напряжение MLV (L-G) 2630 В
Измеренное предельное напряжение MLV (N-G) 2630 В
Номинальный импульсный разрядный ток In (L-L) 20 кA
Номинальный импульсный разрядный ток In (L-N) 20 кA
Номинальный импульсный разрядный ток In (L-G) 20 кA
Номинальный импульсный разрядный ток In (N-G) 20 кA
8. Индикатор / дистанционная сигнализация UL
Рабочее напряжение 125 В AC
Рабочий ток 1 A AC
Момент затяжки 4 lbf-in.
Сечение проводника AWG 30 ... 14
9. UL данные по присоединению
Сечение проводника AWG 10 ... 2
Момент затяжки 30 lbf-in.
10. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
11. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
12. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130802
ECl@ss 8.0 27130802
ECl@ss 9.0 27130802
13. ETIM
ETIM 2.0 EC000941
ETIM 3.0 EC000941
ETIM 4.0 EC000381
ETIM 5.0 EC000381
ETIM 6.0 EC000381
ETIM 7.0 EC000381
14. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
