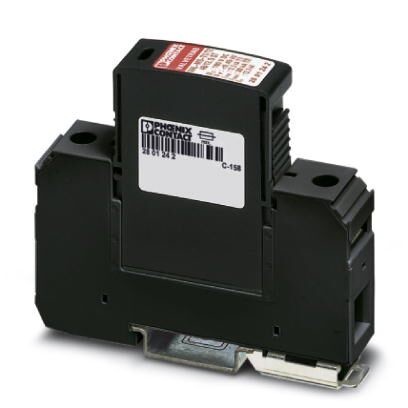

Универсальный вставной молниеотвод / УЗИП на базе варисторов для 1-фазный цепей электропитания с общим проводником N и PE (2-проводная системаL1, PEN).
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Параметры соединения
7. Спецификации UL
8. UL данные по присоединению
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Параметры соединения
7. Спецификации UL
8. UL данные по присоединению
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
| Высота | 89, 8 мм |
| Ширина | 17, 6 мм |
| Глубина | 77, 5 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 1 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 7, 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | I / II |
| T1 / T2 | |
| I | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | TN-C |
| Защитная цепь | L-N |
| L-PEN | |
| (L+) - (L-) | |
| (L-) - PE | |
| (L+) - PE | |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Защитная цепь
| Номинальное напряжение UN | 60 В AC ±10 % (TN) |
| 60 В DC ±10 % | |
| -48 В DC ±10 % (RRH) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 75 В AC |
| 100 В DC | |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 0, 6 мА |
| Потребляемая мощность в режиме ожидания ПК | ≤ 45 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 12, 5 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Ток разряда молнии(10/350)мкс, заряд | 6, 25 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12, 5 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 0, 4 кВ |
| Остаточное напряжение Ures | ≤ 0, 4 кВ (при In) |
| ≤ 0, 35 кВ (При 10 кА) | |
| ≤ 0, 3 кВ (при 5 кА) | |
| ≤ 0, 275 кВ (при 4 кА) | |
| ≤ 0, 25 кВ (При 3 кА) | |
| Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) |
| 130 В DC (5 с / режим устойчивости) | |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG - 16 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A (gG) |
5. Дополнительные технические данные
| Максимальный импульсный ток утечки Imax (8/20) мкс | 65 кA |
6. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1, 5 мм² ... 16 мм²) |
| 4, 5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1, 5 мм² ... 25 мм² |
| Сечение жесткого провода | 1, 5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1, 5 мм² ... 16 мм² |
7. Спецификации UL
| Тип SPD | 1CA |
| Максимальное напряжение длительной нагрузки MCOV (L+) - (L-) | 100 В DC |
| Номинальное напряжение | 60 В DC |
| Защитная цепь | (L+) - (L-) |
| Ограничитель номинального напряжения VPR (L+) - (L-) | 400 В |
| Номинальный импульсный разрядный ток In (L+) - (L-) | 20 кA |
| Стойкость к короткому замыканию (SCCR) | 5 кA |
8. UL данные по присоединению
| Сечение проводника AWG | 10 ... 2 |
| Момент затяжки | 30 lbf-in. |
9. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
11. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130802 |
| ECl@ss 8.0 | 27130802 |
| ECl@ss 9.0 | 27130802 |
12. ETIM
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |
13. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Характеристики
Бренд
Phoenix Contact
