Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 48/12.5/1+0-FM купить в интернет-магазине

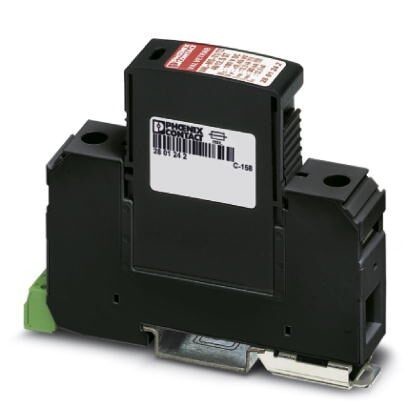

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 48/12.5/1+0-FM

Описание

Характеристики

Универсальный молниеотвод / УЗИП на базе варисторов для 1-фазных цепей электропитания с общим проводником N и PE (2-проводная системаL1, PEN), с контактом удаленного оповещения.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Дополнительные технические данные
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Спецификации UL
9. Индикатор / дистанционная сигнализация UL
10. UL данные по присоединению
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
Высота 96, 8 мм
Ширина 17, 6 мм
Глубина 77, 5 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага 1 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 7, 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z)
3. Общие сведения
Класс испытания согл. МЭК I / II
T1 / T2
I
Тип EN T1 / T2
Система энергоснабжения IEC TN-C
Защитная цепь L-N
L-PEN
(L+) - (L-)
(L-) - PE
(L+) - PE
Тип монтажа Монтажная рейка35 мм
Цвет иссиня-чёрный RAL 9005
Материал корпуса PA 6.6
PBT
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
4. Защитная цепь
Номинальное напряжение UN 60 В AC ±10 % (TN)
60 В DC ±10 %
-48 В DC ±10 % (RRH)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 75 В AC
100 В DC
Номинальный ток IL 80 A
Ток защитного проводника IPE ≤ 0, 6 мА
Потребляемая мощность в режиме ожидания ПК ≤ 45 mVA
Номинальный импульсный ток утечки In (8/20) мкс 12, 5 кA
Максимальный импульсный ток утечки Imax (8/20) мкс 30 кA
Ток разряда молнии(10/350)мкс, заряд 6, 25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия 39 кДж/Ω
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp 12, 5 кA
Стойкость к короткому замыканию ISCCR 25 кA
Уровень защиты Up ≤ 0, 4 кВ
Остаточное напряжение Ures ≤ 0, 4 кВ (при In)
≤ 0, 35 кВ (При 10 кА)
≤ 0, 3 кВ (при 5 кА)
≤ 0, 275 кВ (при 4 кА)
≤ 0, 25 кВ (При 3 кА)
Характеристика TOV при UT 100 В AC (5 с / режим устойчивости)
130 В DC (5 с / режим устойчивости)
Время срабатывания tA ≤ 25 нс
Макс. номинал входного предохранителя при V-образном проходном подключении 80 A (gG - 16 мм²)
Макс. номинал входного предохранителя при подключении ответвлений 160 A (gG)
5. Дополнительные технические данные
Максимальный импульсный ток утечки Imax (8/20) мкс 65 кA
6. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 5 В AC ... 250 В AC
125 В DC (200 мА DC)
Рабочий ток 5 мA AC ... 1, 5 A AC
1 A DC (30 В DC)
Тип подключения Штекерное / винтовое подключение COMBICON
Резьба винтов M2
Момент затяжки 0, 25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 28 ... 16
7. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 3 Нм (1, 5 мм² ... 16 мм²)
4, 5 Нм (25 мм² ... 35 мм²)
Длина снятия изоляции 16 мм
Сечение гибкого провода 1, 5 мм² ... 25 мм²
Сечение жесткого провода 1, 5 мм² ... 35 мм²
Сечение проводника AWG 15 ... 2
Тип подключения Вилочный наконечник
Сечение гибкого провода 1, 5 мм² ... 16 мм²
8. Спецификации UL
Тип SPD 1CA
Максимальное напряжение длительной нагрузки MCOV (L+) - (L-) 100 В DC
Номинальное напряжение 60 В DC
Защитная цепь (L+) - (L-)
Ограничитель номинального напряжения VPR (L+) - (L-) 400 В
Номинальный импульсный разрядный ток In (L+) - (L-) 20 кA
Стойкость к короткому замыканию (SCCR) 5 кA
9. Индикатор / дистанционная сигнализация UL
Рабочее напряжение 125 В AC
Рабочий ток 1 A AC
Момент затяжки 4 lbf-in.
Сечение проводника AWG 30 ... 14
10. UL данные по присоединению
Сечение проводника AWG 10 ... 2
Момент затяжки 30 lbf-in.
11. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130802
ECl@ss 8.0 27130802
ECl@ss 9.0 27130802
14. ETIM
ETIM 2.0 EC000941
ETIM 3.0 EC000941
ETIM 4.0 EC000381
ETIM 5.0 EC000381
ETIM 6.0 EC000381
ETIM 7.0 EC000381
15. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

Phoenix Contact

Последняя стоимость

25583.23

Высота	96, 8 мм
Ширина	17, 6 мм
Глубина	77, 5 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага	1 TE

Степень защиты	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации)	7, 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z)

Класс испытания согл. МЭК	I / II
	T1 / T2
	I
Тип EN	T1 / T2
Система энергоснабжения IEC	TN-C
Защитная цепь	L-N
	L-PEN
	(L+) - (L-)
	(L-) - PE
	(L+) - PE
Тип монтажа	Монтажная рейка35 мм
Цвет	иссиня-чёрный RAL 9005
Материал корпуса	PA 6.6
	PBT
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

Номинальное напряжение UN	60 В AC ±10 % (TN)
	60 В DC ±10 %
	-48 В DC ±10 % (RRH)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC	75 В AC
	100 В DC
Номинальный ток IL	80 A
Ток защитного проводника IPE	≤ 0, 6 мА
Потребляемая мощность в режиме ожидания ПК	≤ 45 mVA
Номинальный импульсный ток утечки In (8/20) мкс	12, 5 кA
Максимальный импульсный ток утечки Imax (8/20) мкс	30 кA
Ток разряда молнии(10/350)мкс, заряд	6, 25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	39 кДж/Ω
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp	12, 5 кA
Стойкость к короткому замыканию ISCCR	25 кA
Уровень защиты Up	≤ 0, 4 кВ
Остаточное напряжение Ures	≤ 0, 4 кВ (при In)
	≤ 0, 35 кВ (При 10 кА)
	≤ 0, 3 кВ (при 5 кА)
	≤ 0, 275 кВ (при 4 кА)
	≤ 0, 25 кВ (При 3 кА)
Характеристика TOV при UT	100 В AC (5 с / режим устойчивости)
	130 В DC (5 с / режим устойчивости)
Время срабатывания tA	≤ 25 нс
Макс. номинал входного предохранителя при V-образном проходном подключении	80 A (gG - 16 мм²)
Макс. номинал входного предохранителя при подключении ответвлений	160 A (gG)

Функция переключения	Переключающий контакт
Рабочее напряжение	5 В AC ... 250 В AC
	125 В DC (200 мА DC)
Рабочий ток	5 мA AC ... 1, 5 A AC
	1 A DC (30 В DC)
Тип подключения	Штекерное / винтовое подключение COMBICON
Резьба винтов	M2
Момент затяжки	0, 25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого провода	0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода	0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG	28 ... 16

Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	3 Нм (1, 5 мм² ... 16 мм²)
	4, 5 Нм (25 мм² ... 35 мм²)
Длина снятия изоляции	16 мм
Сечение гибкого провода	1, 5 мм² ... 25 мм²
Сечение жесткого провода	1, 5 мм² ... 35 мм²
Сечение проводника AWG	15 ... 2
Тип подключения	Вилочный наконечник
Сечение гибкого провода	1, 5 мм² ... 16 мм²

Тип SPD	1CA
Максимальное напряжение длительной нагрузки MCOV (L+) - (L-)	100 В DC
Номинальное напряжение	60 В DC
Защитная цепь	(L+) - (L-)
Ограничитель номинального напряжения VPR (L+) - (L-)	400 В
Номинальный импульсный разрядный ток In (L+) - (L-)	20 кA
Стойкость к короткому замыканию (SCCR)	5 кA

Рабочее напряжение	125 В AC
Рабочий ток	1 A AC
Момент затяжки	4 lbf-in.
Сечение проводника AWG	30 ... 14

Сечение проводника AWG	10 ... 2
Момент затяжки	30 lbf-in.

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
