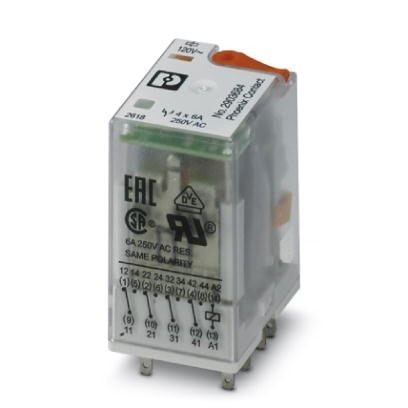

Вставное промышленное реле с силовыми контактами и дополнительным твердым позолоченным покрытием, 4 переключающих контакта, кнопка тестирования, светодиод состояния, механич. индикатор коммутац. положения, напряжение на катушке 120 В пер. тока
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Активная часть
4. Контактная часть
5. Сторона контакта (при отсутствии золотого покрытия)
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Активная часть
4. Контактная часть
5. Сторона контакта (при отсутствии золотого покрытия)
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 21, 2 мм |
| Высота | 27, 5 мм |
| Глубина | 35, 6 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | RT I |
3. Активная часть
| Входное номинальное напряжение UN | 120 В AC |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 13 мА |
| Время срабатывания, типовое | 5 мс ... 15 мс (Зависит от фаз) |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс (Зависит от фаз) |
| Индикатор состояния | LED желт. |
| Мощность потерь при номинальных условиях | 1, 56 Вт |
4. Контактная часть
| Исполнение контакта | 4 переключающих контакта |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi, с покрытием золотом |
| Указание | При превышении указанного максимального значения тока, золотое покрытие многослойных контактов реле разрушается! В следующем режиме должны учитываться максимальные значения для реле с силовыми контактами. В противном случае для реле с силовыми контактами могут быть получены заниженные значения для срока службы. |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Минимальное напряжение переключения | 2 В (при 24 мА) |
| Минимальный коммутационный ток | 2 мА (24 В DC) |
| Максимальный пусковой ток | 50 мА |
| Макс. ток продолжительной нагрузки | 50 мА |
| Мощность отключения (активная нагрузка), максимальная | 1, 2 Вт (при 24 В DC) |
| Коммутационная способность минимальная | 48 мВт |
5. Сторона контакта (при отсутствии золотого покрытия)
| Материал контакта | AgNi |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при 24 мА) |
| Макс. ток продолжительной нагрузки | 6 A |
| Максимальный пусковой ток | 16 A (20 мс, замыкающий контакт) |
| Минимальный коммутационный ток | 5 мА (при 24 В) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) |
| 124 Вт (При 48 В DC) | |
| 108 Вт (При 60 В DC) | |
| 52 Вт (При 110 В DC) | |
| 48 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0, 22 A (при 120 В, DC13) | |
| 0, 11 A (при 250 В, DC13) | |
| 1, 5 A (при 24 В, AC15) | |
| 1, 5 A (при 120 В, AC15) | |
| 1 A (при 240 В, AC15) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2, 5 кВeff (50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
7. Параметры подключения
| Тип подключения | Штекерное подключение |
8. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 61810 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 2, 5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
11. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
12. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
