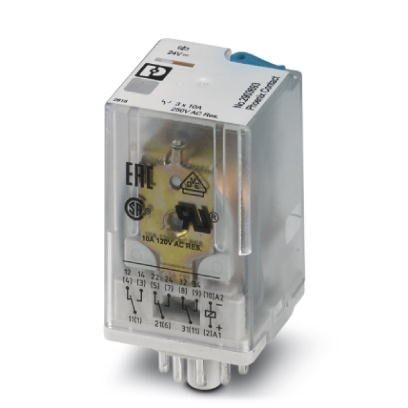

Вставные октальные реле с силовыми контактами, 3 перекл. контакта, тестовая кнопка, безынерционный диод, мех. индикатор коммутационного полож., полярность A1+, A2-, входное напр.24 В DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Указание | Выходы не предназначены для коммутации различных внешних проводников. |
| Не использовать для отделения токовых цепей БСНН / ЗСНН от других токовых цепей, поскольку безопасное разделение не гарантировано. |
2. Размеры
| Ширина | 35 мм |
| Высота | 35 мм |
| Глубина | 54, 4 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | RT I |
| ≥ IP54 (Место установки) |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Типовой входной ток при UN | 60 мА |
| Время срабатывания, типовое | 18 мс |
| Время возврата, типовое | 20 мс |
| Защитная схема | Защитный диод |
| Индикатор состояния | LED желт. |
| Сопротивление катушки | 430 Ω ±10 % |
| Тип напряжения для срабатывания | DC |
| Мощность потерь при номинальных условиях | 1, 44 Вт |
5. Контактная часть
| Исполнение контакта | 3 трансформатора |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В DC |
| 440 В AC | |
| Минимальное напряжение переключения | 10 В (при 24 мА) |
| Минимальный коммутационный ток | 10 мА (при 24 В) |
| Максимальный пусковой ток | 30 A (20 мс, замыкающий контакт) |
| Макс. ток продолжительной нагрузки | 10 A |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 124 Вт (При 48 В DC) | |
| 108 Вт (При 60 В DC) | |
| 52 Вт (При 110 В DC) | |
| 48 Вт (При 220 В DC) | |
| 2500 ВА (При 250 В AC) | |
| Нагрузка двигателя согласно UL 508 | 1/2 HP, 240 В AC (замыкающий контакт) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2, 5 кВeff (50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2, 5 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
7. Параметры подключения
| Тип подключения | Штекерное подключение |
8. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 61810 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
11. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
12. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
