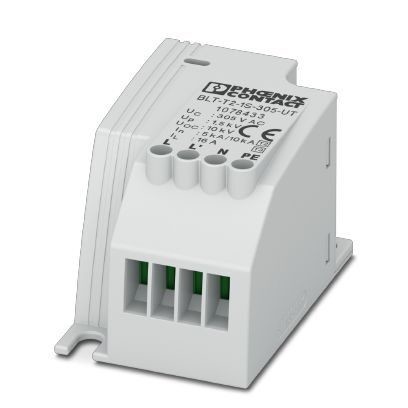

Разрядник для защиты от перенапряжений типа 2 для универсального монтажа в светильники, кабельные коробки, эл. розетки, подоконные каналы, фальш-полы или непосредственно на конечное устройство. Специально для изоляционного класса защиты I с оптической сигнализацией дефектов. Установка на ответвления и проходную проводку. В исполнении для 230 В AC
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
1. Размеры
| Высота | 56 мм |
| Ширина | 36, 5 мм |
| Глубина | 34 мм |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 ... 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | II / III |
| Тип EN | T2 / T3 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Поведение SPD в случае отказа | OCM |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Винт 4 мм |
| Цвет | светло-серый RAL 7035 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 3 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Степень защиты | I |
4. Защитная цепь
| Номинальное напряжение UN | 100 В AC ... 230 В AC (TN-S) |
| 100 В AC ... 230 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 305 В AC |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 265 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 265 В AC |
| Номинальный ток IL | 16 A |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 5 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 20 кA |
| Комбинированный импульс UOC (L-N) | 10 кВ |
| Комбинированный импульс UOC (L-PE) | 10 кВ |
| Комбинированный импульс UOC (N-PE) | 20 кВ |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A () |
| Стойкость к короткому замыканию ISCCR | 10 кA (Входной предохранитель 6 А gG) |
| 3 кA (Входной предохранитель 16 А автоматического выключателя B/C) | |
| Уровень защиты Up (L-N) | ≤ 1, 3 кВ |
| Уровень защиты Up (L-PE) | ≤ 1, 5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1, 5 кВ |
| Характеристика TOV при UT (L-N) | 336 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 16 A (MCB B/C) |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B/C) |
5. Параметры соединения
| Тип подключения | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0, 6 Нм |
| Длина снятия изоляции | 8 мм |
| 2 гибких провода одинакового сечения, мин. | 0, 2 мм² |
| 2 гибких провода одинакового сечения, макс. | 1, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0, 2 мм² |
| 2 жестких провода одинакового сечения, макс. | 1, 5 мм² |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
6. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
8. eCl@ss
| ECl@ss 8.0 | 27130805 |
| ECl@ss 9.0 | 27130805 |
9. ETIM
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
