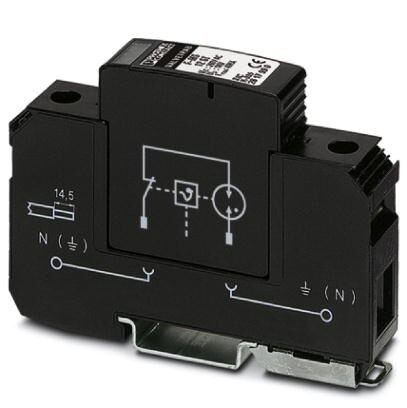

Разрядник для защиты от импульсных перенапряжений, тип 2, состоит из базового элемента и защитного штекера с искровым разрядником суммарного тока N-PE, для монтажа на NS 35/7,5. Ширина корпуса17,5 мм (1TE)
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. UL данные по присоединению
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. UL данные по присоединению
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Высота | 89, 8 мм |
| Ширина | 17, 6 мм |
| Глубина | 65, 7 мм (вкл. монтажная рейка 7, 5 мм) |
| Единица шага | 1 TE |
2. Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN |
| TT | |
| Защитная цепь | N-PE |
| Тип монтажа | Монтажная рейка35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Защитная цепь
| Номинальное напряжение UN | 240/415 В AC (TN - only N-PE) |
| 240/415 В AC (TT - only N-PE) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 260 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1, 5 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Способность к гашению сопровождающего тока Ifi | 100 A |
| Уровень защиты Up | ≤ 1, 5 кВ |
| Остаточное напряжение Ures | ≤ 0, 4 кВ (при In) |
| ≤ 0, 25 кВ (При 10 кА) | |
| ≤ 0, 15 кВ (при 5 кА) | |
| ≤ 0, 1 кВ (При 3 кА) | |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1, 5 кВ |
| Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
5. Параметры соединения
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1, 5 мм² ... 16 мм²) |
| 4, 5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1, 5 мм² ... 25 мм² |
| Сечение жесткого провода | 1, 5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1, 5 мм² ... 16 мм² |
6. Спецификации UL
| Тип SPD | 4CA |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 260 В AC |
| Защитная цепь | N-G |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (N-G) | 1490 В |
| Номинальный импульсный разрядный ток In (N-G) | 20 кA |
7. UL данные по присоединению
| Сечение проводника AWG | 10 ... 2 |
| Момент затяжки | 30 lbf-in. |
8. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27130800 |
| ECl@ss 4.1 | 27130800 |
| ECl@ss 5.0 | 27130800 |
| ECl@ss 5.1 | 27130800 |
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130805 |
| ECl@ss 8.0 | 27130805 |
| ECl@ss 9.0 | 27130805 |
11. ETIM
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
12. UNSPSC
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
