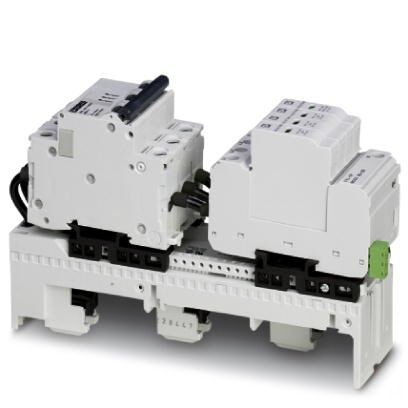

Разрядник для защиты от импульсных перенапряжений, тип 2 VAL-CP-MOSO 60-3S-FM

Описание

Характеристики

Комбинация из УЗИП класса II и входного предохранителя, с контролем разрядника, с индикатором состояния и контактом для дистанционной индикации. Исполнение5-проводные системы (L1, L2, L3, N, PE), монтаж на 60-мм системную технику (шинные системы)

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Высота 220 мм
Ширина 54 мм
Глубина 134 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 75 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
3. Общие сведения
Класс испытания согл. МЭК II
T2
Тип EN T2
Система энергоснабжения IEC TN-S
TT
Защитная цепь L-N
L-PE
N-PE
Тип монтажа 60-мм системная техника (шины)
Цвет сине-серый
иссиня-чёрный RAL 9005
Материал корпуса PBT
PA 6
PA 6.6
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для 60-мм системной техники
Полюсов 4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
4. Защитная цепь
Номинальное напряжение UN 240/415 В AC (TN-S)
240/415 В AC (TT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC (L-N) 350 В AC
Макс. напряжение при длительной нагрузке UC (L- PE) 350 В AC
Макс. напряжение при длительной нагрузке UC (N-PE) 264 В AC
Ток защитного проводника IPE ≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс 20 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) 25 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) 25 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) 40 кA
Способность к гашению сопровождающего тока Ifi (N-PE) 100 A (264 В AC)
Стойкость к короткому замыканию ISCCR 25 кA
Уровень защиты Up (L-N) ≤ 2, 5 кВ
Уровень защиты Up (N-PE) ≤ 1, 5 кВ
Остаточное напряжение Ures (L-N) ≤ 2, 1 кВ (при In)
≤ 1, 9 кВ (При 10 кА)
≤ 1, 8 кВ (при 5 кА)
≤ 1, 7 кВ (При 3 кА)
Остаточное напряжение Ures (L-PE) ≤ 2, 3 кВ (при In)
≤ 2 кВ (При 10 кА)
≤ 1, 9 кВ (при 5 кА)
≤ 1, 8 кВ (При 3 кА)
Остаточное напряжение Ures (N-PE) ≤ 0, 5 кВ (при In)
≤ 0, 5 кВ (При 10 кА)
≤ 0, 5 кВ (при 5 кА)
≤ 0, 5 кВ (При 3 кА)
Характеристика TOV при UT (L-N) 415 В AC (5 с / режим устойчивости)
440 В AC (120 мин / режим безопасного сбоя)
Характеристика TOV при UT (N-PE) 1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA (L-N) ≤ 25 нс
Время срабатывания tA (L-PE) ≤ 100 нс
Время срабатывания tA (N-PE) ≤ 100 нс
Макс. номинал входного предохранителя при подключении ответвлений не требуется
5. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 5 В AC ... 250 В AC
125 В DC (200 мА DC)
Рабочий ток 5 мA AC ... 1 A AC
1 A DC (30 В DC)
Тип подключения вставные винтовые клеммы
Резьба винтов M2
Момент затяжки 0, 25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 28 ... 16
6. Параметры соединения
Наименование, подключение Подсоединение PE-проводника
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 4, 5 Нм
Длина снятия изоляции 16 мм
Сечение гибкого провода 2, 5 мм² ... 16 мм²
Сечение жесткого провода 2, 5 мм² ... 25 мм²
Сечение проводника AWG 12 ... 4
Наименование, подключение Подсоединение нейтрального проводника
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 4, 5 Нм
Длина снятия изоляции 16 мм
Сечение гибкого провода 2, 5 мм² ... 16 мм²
Сечение жесткого провода 2, 5 мм² ... 25 мм²
Сечение проводника AWG 12 ... 4
Наименование, подключение Подсоединение фазного проводника
Тип подключения 60-мм шинная система
7. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
8. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130805
ECl@ss 8.0 27130805
ECl@ss 9.0 27130805
10. ETIM
ETIM 2.0 EC000941
ETIM 3.0 EC000941
ETIM 4.0 EC000941
ETIM 5.0 EC000941
ETIM 6.0 EC000941
ETIM 7.0 EC000941
11. UNSPSC
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620

Характеристики

Бренд

PHOENIX CONTACT

Высота	220 мм
Ширина	54 мм
Глубина	134 мм

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 75 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Система энергоснабжения IEC	TN-S
	TT
Защитная цепь	L-N
	L-PE
	N-PE
Тип монтажа	60-мм системная техника (шины)
Цвет	сине-серый
	иссиня-чёрный RAL 9005
Материал корпуса	PBT
	PA 6
	PA 6.6
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Модуль для 60-мм системной техники
Полюсов	4
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

Номинальное напряжение UN	240/415 В AC (TN-S)
	240/415 В AC (TT)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC (L-N)	350 В AC
Макс. напряжение при длительной нагрузке UC (L- PE)	350 В AC
Макс. напряжение при длительной нагрузке UC (N-PE)	264 В AC
Ток защитного проводника IPE	≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс	20 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N)	25 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE)	25 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE)	40 кA
Способность к гашению сопровождающего тока Ifi (N-PE)	100 A (264 В AC)
Стойкость к короткому замыканию ISCCR	25 кA
Уровень защиты Up (L-N)	≤ 2, 5 кВ
Уровень защиты Up (N-PE)	≤ 1, 5 кВ
Остаточное напряжение Ures (L-N)	≤ 2, 1 кВ (при In)
	≤ 1, 9 кВ (При 10 кА)
	≤ 1, 8 кВ (при 5 кА)
	≤ 1, 7 кВ (При 3 кА)
Остаточное напряжение Ures (L-PE)	≤ 2, 3 кВ (при In)
	≤ 2 кВ (При 10 кА)
	≤ 1, 9 кВ (при 5 кА)
	≤ 1, 8 кВ (При 3 кА)
Остаточное напряжение Ures (N-PE)	≤ 0, 5 кВ (при In)
	≤ 0, 5 кВ (При 10 кА)
	≤ 0, 5 кВ (при 5 кА)
	≤ 0, 5 кВ (При 3 кА)
Характеристика TOV при UT (L-N)	415 В AC (5 с / режим устойчивости)
	440 В AC (120 мин / режим безопасного сбоя)
Характеристика TOV при UT (N-PE)	1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA (L-N)	≤ 25 нс
Время срабатывания tA (L-PE)	≤ 100 нс
Время срабатывания tA (N-PE)	≤ 100 нс
Макс. номинал входного предохранителя при подключении ответвлений	не требуется

Функция переключения	Переключающий контакт
Рабочее напряжение	5 В AC ... 250 В AC
	125 В DC (200 мА DC)
Рабочий ток	5 мA AC ... 1 A AC
	1 A DC (30 В DC)
Тип подключения	вставные винтовые клеммы
Резьба винтов	M2
Момент затяжки	0, 25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого провода	0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода	0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG	28 ... 16

Наименование, подключение	Подсоединение PE-проводника
Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4, 5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого провода	2, 5 мм² ... 16 мм²
Сечение жесткого провода	2, 5 мм² ... 25 мм²
Сечение проводника AWG	12 ... 4
Наименование, подключение	Подсоединение нейтрального проводника
Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4, 5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого провода	2, 5 мм² ... 16 мм²
Сечение жесткого провода	2, 5 мм² ... 25 мм²
Сечение проводника AWG	12 ... 4
Наименование, подключение	Подсоединение фазного проводника
Тип подключения	60-мм шинная система

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
