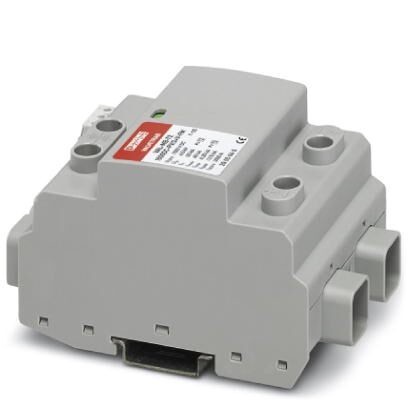

Разрядник для защиты от импульсных перенапряжений, тип 2 VAL-MB-T2 1500DC-PV/2+V-FM

Описание

Характеристики

УЗИП для 2-полюсных изолированных систем пост. напряжения 1500 В, монтаж на несущей рейке, с контактом для передачи дистанционного сигнала, варисторы с контролем температуры, индикаторы состояния на каждом модуле.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Дальнейшие описания
5. Схема защиты со стороны постоянного напряжения (DC)
6. Индикатор / Дистанционная сигнализация
7. Параметры соединения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
Высота 120 мм
Ширина 71, 2 мм
Глубина 65, 5 мм (вкл. монтажная рейка 7, 5 мм)
Единица шага 4 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 6000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 50г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 5г (5 - 500 Гц / 2, 5 ч / X, Y, Z)
3. Общие сведения
Класс испытания согл. МЭК PV II
PV T2
Тип EN T2
Поведение SPD в случае отказа OCM (Устойчивость к сбою разъединения)
Конфигурация подсоединения Конфигурация Y
Место монтажа Внутреннее помещение
Доступность Доступное
Место встраивания расцепителя Внутреннее
Защитная цепь (L+) - (L-)
(L+) - PE
(L-) - PE
Тип монтажа Монтажная рейка35 мм
Цвет серый цвет A RAL 7042
Материал корпуса PA 6.6
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, неразъемный
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
4. Дальнейшие описания
Указание Изделие также рассчитано на использование в ФГ-установках при макс. токе короткого замыкания ISCPV = 15 кА (согласно EN 50539-112013).
5. Схема защиты со стороны постоянного напряжения (DC)
Макс. напряжение при длительной нагрузке UCPV 1500 В DC
Стойкость к короткому замыканию ISCPV 2000 A
Длительный ток ICPV
Номинальный ток IL 50 A
Ток защитного проводника IPE ≤ 55 мкА пост. тока
≤ 430 мкА перем. тока
Потребляемая мощность в режиме ожидания ПК ≤ 85 mVA
Номинальный ток утечки (8/20) мкс 20 кA
Максимальный импульсный ток утечки Imax (8/20) мкс 40 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 40 кA
Уровень защиты Up ≤ 4, 5 кВ
Остаточное напряжение Ures ≤ 4, 5 кВ (при In)
≤ 3, 3 кВ (При 3 кА)
≤ 3, 6 кВ (при 6, 25 кА)
≤ 3, 8 кВ (При 10 кА)
≤ 4, 2 кВ (При 15 кА)
≤ 5, 4 кВ (при 40 кА)
Время срабатывания tA ≤ 25 нс
Сопротивление изоляции Riso >5 ГΩ (при 500 В DC)
6. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 5 В AC ... 250 В AC
5 В DC ... 30 В DC
Рабочий ток 5 мA AC ... 1, 5 A AC
5 мА DC ... 1 A DC
Тип подключения Винтовые зажимы
Резьба винтов M2
Момент затяжки 0, 25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 28 ... 16
7. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 3 Нм
Длина снятия изоляции 16 мм
Сечение гибкого провода 2, 5 мм² ... 35 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. 2, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. 10 мм²
Сечение проводника AWG 14 ... 2
8. Стандарты и предписания
Стандарты/нормативные документы EN 50539-11 2013
9. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
10. eCl@ss
ECl@ss 4.0 27130800
ECl@ss 4.1 27130800
ECl@ss 5.0 27130800
ECl@ss 5.1 27130800
ECl@ss 6.0 27130800
ECl@ss 7.0 27130805
ECl@ss 8.0 27130805
ECl@ss 9.0 27130805
11. ETIM
ETIM 3.0 EC000941
ETIM 4.0 EC000941
ETIM 5.0 EC000941
ETIM 6.0 EC000941
ETIM 7.0 EC000941
12. UNSPSC
UNSPSC 13.2 39121620
UNSPSC 18.0 39121620
UNSPSC 19.0 39121620
UNSPSC 20.0 39121620
UNSPSC 21.0 39121620
